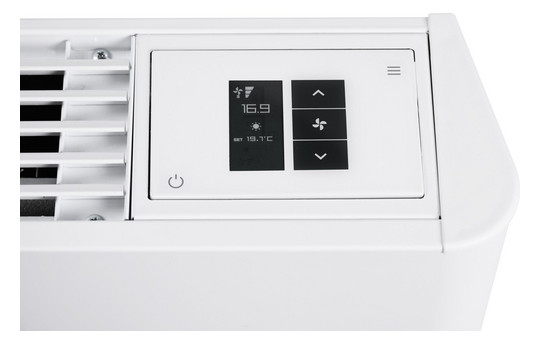

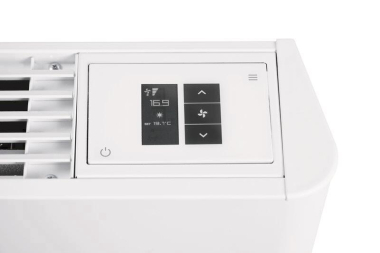

Design-Raumtemperatur-Regelung für Kaltwasser-Geräte KWK 90 Slim EC bis 380 Slim EC Die Design-Raumtemperatur-Regelung dient zur internen Bedienung und Steuerung der Kaltwasser-Geräte KWK 90 Slim EC bis 380 Slim EC. Sie ist in das Gerätegehäuse der Modelle KWK 90–380 Slim EC integriert und ermöglicht eine präzise und flexible Anpassung der Raumklimatisierung. Der parametrierbare Regler unterstützt verschiedene Betriebsarten, darunter Kühlen, Heizen und Umluftbetrieb, und ist für folgende Anlagensysteme konzipiert: Zweileiter-System (Standardparametrierung) Vierleiter-System (nicht möglich mit KWK 90–380 Slim EC) Elektrisches Heizelement Zweiter Wärmeerzeuger Wärmepumpe Die Ventilatordrehzahl ist individuell einstellbar. Ein großflächiges, mehrzeiliges LCD-Kristalldisplay zeigt die aktuelle Raumtemperatur, die gewählte Ventilatorstufe sowie den aktiven Betriebsmodus an. Zur Bedienung stehen fünf Funktionstasten zur Verfügung, mit denen folgende Einstellungen vorgenommen werden können: Betriebsmodus: Auswahl zwischen Kühlen, Heizen oder Umluft Lüftergeschwindigkeit: Stufen Low, Medium, High sowie Auto-Modus Sollwert: Anpassung der gewünschten Raumtemperatur Parameter-Ebene U, P, C und M: Konfiguration des Reglers gemäß den individuellen Anforderungen Die Regelung verfügt über einen Kontakt zur externen Ein-/Ausschaltung, z.?B. über einen Fensterkontakt oder einen Hotelkartenschalter. Zusätzlich ist die Regelung mit einer Modbus RTU (RS485)-Schnittstelle ausgestattet und kann damit in die bauseitige Gebäudeleittechnik eingebunden werden. Alle Komponenten entsprechen den einschlägigen EU-Bestimmungen und sind gemäß den geltenden Richtlinien CE-gekennzeichnet. Technische Leistungsdaten: Typenbezeichnung RR 24 Arbeitsbereich Temperatur [°C] +10 bis +40 Arbeitsbereich Feuchte [% r.F] 30 bis 80 Einstellbereich [°C] +5 bis +35 Spannungsversorgung [V/Hz] 230 bzw. 24/50 bzw.60 Schutzart IP 30 Minimale Impedanz Antrieb: 0 bis 10 V [Ohm] 1850 Kontaktbelastung, max. Ventilator/Ventil [A] 3,0/ 0,3 Abmessungen (H/B/T) [mm] 80/120/42 Gewicht [kg] 0,2 Farbton ähnlich RAL 9003
