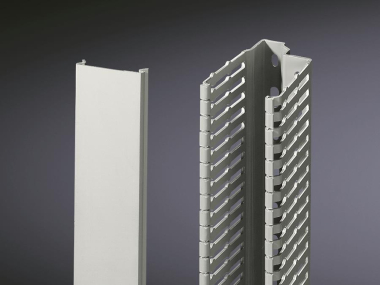

Kabelkanäle für TS

In zwei Ausführungen zur direkten Montage am vertikalen Schrankprofil.

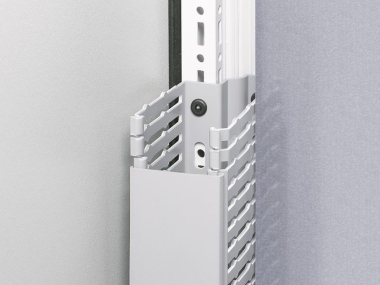

· Breite 50 mm, zur Montage an ein vertikales Schrankprofil im Seitenwandbereich.

· Breite 100 mm, zur Montage an zwei angereihten Schrankprofilen im Bereich der Anreihstelle. Bereits montierte Anreihwinkel und Anreihschnellverbinder können mit dem Kabelkanal überbaut werden.

Wird die Montageplatte in hinterster
Stellung eingebaut schließen horizontale 80 mm tiefe DIN-Kanäle
bündig ab. Auch die Sollbruchstellen
der Stege sind auf die Kombination mit
handelsüblichen Kanälen ausgerichtet,
zudem ermöglicht ein weiterer Sollbruch in
Höhe der Montageplatte eine direkte Einführung
in den Kabelkanal.

Die Befestigungspunkte des Kabelkanals
sind auf die TS-Systemlochung abgestimmt,
ein aufwendiges Bohren, wie bei DIN-Kanälen erforderlich, entfällt.

Technische Beschreibung:
Tiefe: 80 mm

Länge:
· 1600 mm (für Schrankhöhe 1800 mm)
· 1800 mm (für Schrankhöhe 2000 mm)
kann für andere Schrankabmessungen
gekürzt werden.
Stegbreite: 5,5 mm
Schlitzbreite: 4,5 mm

Material:
Hart-PVC, schwer entflammbar,
selbstverlöschend,
temperaturbeständig bis + 60 °C

Farbe:
RAL 7030 (steingrau)

Lieferumfang:
1 Satz = 1 Kabelkanal mit Deckel.
