Bus-Tasten-Module
für Siedle-In-Home-Bus
Mit 1, 2, 3 oder 4 Ruftasten.
Die Beschriftungsfelder sind unterschiedlich groß. Ruftasten sind vom beleuchteten Beschriftungsfeld abgesetzt und mit durchleuchtetem
Glockensymbol.
· Frontseite aus Polycarbonat, Namensschilder transparent und von vorne leicht auswechselbar.
· Beleuchtungsarmatur 18 V/3 W.
· Lieferung erfolgt mit Kombi-Klemme
· Optimale Beschriftungsmöglichkeit durch den Siedle-Beschriftungsservice.
· Abmessungen: 99x99 mm

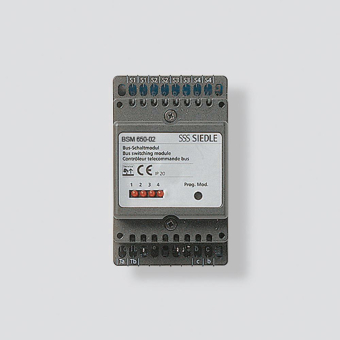

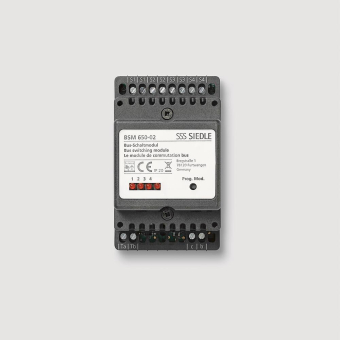

Bus-Schaltmodul
im 3-Raster-Schalttafelgehäuse mit 4 integrierten Relais, jedes mit einem potenzialfreien Arbeitskontakt. Programmierbare Funktionen: Ansteuerung über Lichttaste des BTLM bzw. der Bus-Telefone, über die 6 Tasten im BTC
oder parallel zu einer Türruftaste zur Ansteuerung eines externen Signalgerätes.

- Taster zum Einstieg in Programmierung
- Anzugszeit für jedes Relais von 1 bis 10 Sek. einstellbar
- 4 LED zur Statusanzeige der 4 Relais bei der Programmierung
- Spannungsversorgung 12 V AC, z. B. durch NG 602-... oder TR 603-...
- Ruhestrom 50 mA
- Betriebsstrom je Relais 60 mA
- Kontaktbelastung max. 24 V AC/DC, 2 A
- Abmessungen: 53,5x89x60 mm
