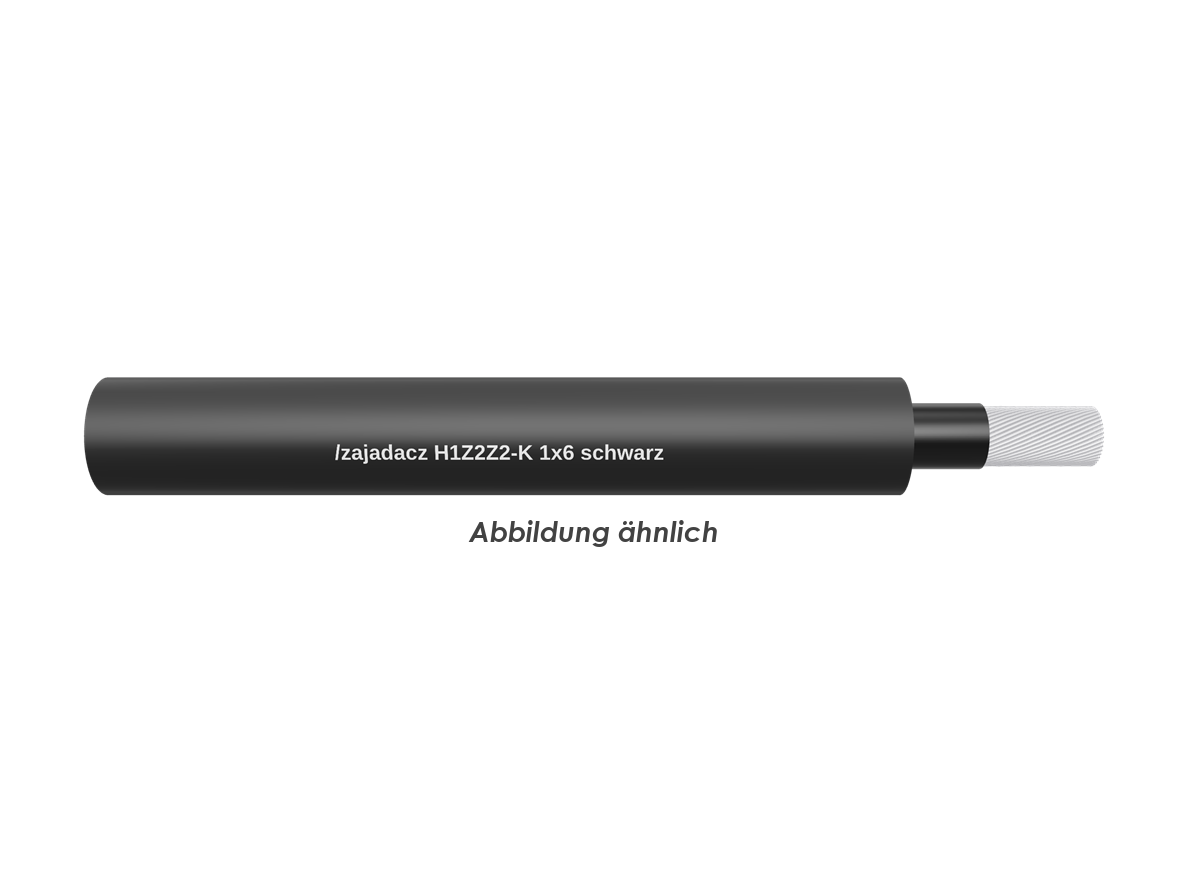

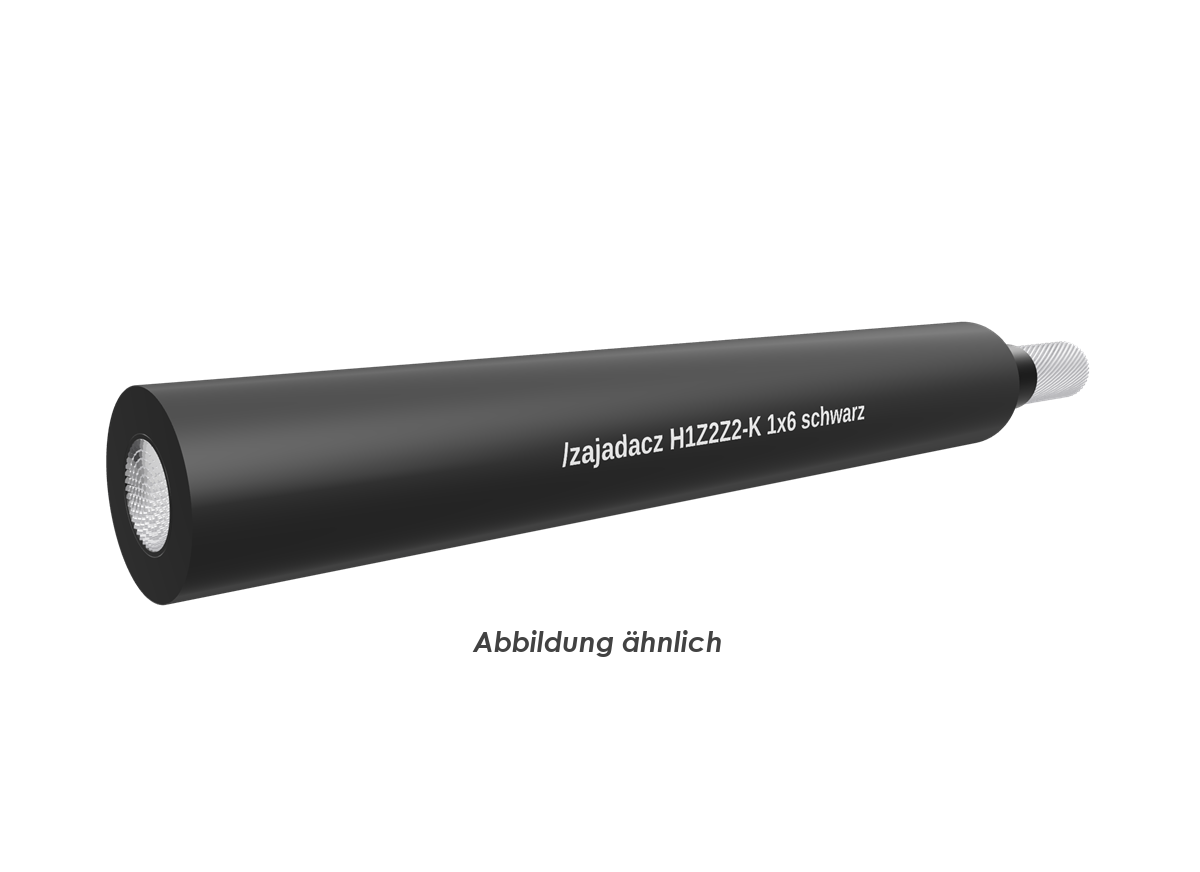

SOLARKABEL H1Z2Z2-K 1x6 schwarz TR500m

PV1-F EN50618

Artikel
5289813
Lieferanten Typ
SOLARKABEL H1Z2Z2-K
Lieferanten Artikel
H1Z2Z2-K1x6SWTR500
Ersatzartikelnummer

Beschreibung

Solarkabel H1Z2Z2-K gemäß EN 50618
EN 50575 CE TÜV RoHS CE

Aufbau
1. Leiter: Kupfer verzinnt, flexibel gemäß IEC/EN 60228 Klasse 5
2. Isolation: halogenfreie, vernetze Polyolefin-Mischung
3. Mantel: halogenfreie, vernetzte Spezial-Mischung, flammwidrig, Mantelfarbe: schwarz

Anwendung
Witterungsbeständiges, flexibles Energiekabel. Speziell für den anspruchsvollen Einsatz in photovoltaischen Anlagen konzipiert. Das optimale Verbindungskabel zwischen Solarmodulen sowie zwischen Modulen und Wechselrichter. Für Dach- und Freilandanlagen geeignet. Verlegung im Freien, in Gebäuden und in Rohren. Geeignet für direkte Verlegung im Erdreich. Doppelt isoliert und somit geeignet für die Verwendung in Installationen der Schutzklasse II.

Technische Daten
· Umgebungstemperatur: -40 °C bis +90 °C
· Max. Betriebstemperatur am Leiter: 120 °C (20.000 h) gemäß IEC/EN 60216-1+2
· Nennspannung U<sub>0</sub>/U: AC 1,0/1,0 kV
· Nennspannung U<sub>0</sub>/U: DC 1,5/1,5 kV
· Höchstzulässige Spannung U<sub>max</sub>: DC 1,8/1,8 kV
· Prüfspannung: AC 6,5 kV gemäß EN 50395
· Mindest Biegeradius: 4 x Ø
· Zu erwartende Lebensdauer > 25 Jahre gemäß IEC/EN 60216-1

Eigenschaften
· Hervorragende UV-Beständigkeit gemäß EN 50289-4-17/A
· Hervorragende Witterungs- und Ozonbeständigkeit gemäß EN 50396
· Hervorragende Säure- und Laugenbeständigkeit gemäß IEC/EN 60811-404
· Hervorragende Kältebeständigkeit gemäß IEC/EN 60811-505/506
· Hervorragende Mikrobenbeständigkeit
· Hervorragende Ammoniakbeständigkeit
· Hervorragende Beständigkeit gegen Öle und Fette
· Hydrolysebeständig
· Geringe Wasseraufnahme
· Hohe Verschleiß- und Abriebfestigkeit
· Einfache Abisolierbarkeit
· Gutes Einziehverhalten
· Verzinnter Leiter, verhindert Korrosionsprobleme an Anschluss- und Verbindungsschellen

Eigenschaften im Brandfall
· Geringe Rauchentwicklung gemäß IEC/EN 61034
· Geringe Brandfortleitung gemäß EN 60332-1-2E<sub>ca</sub>
IEC 60332-1-2
· Halogenfrei gemäß EN 60754-2
· Geringe Korrosivität der Brandgase gemäß EN 60754-2

Strombelastbarkeit
Querschnitt Strombelastbarkeit in Abhängigkeit der Verlegeart
einzeln frei in Luft einzeln an Flächen 2 berührend an Flächen
4 mm2 55 A 52 A 44 A
6 mm2 70 A 67 A 57 A
10 mm2 98 A 93 A 79 A
16 mm2 132 A 125 A 107 A

Umrechnungsfaktoren für
höhere Umgebungstemperaturen Umrechnungsfaktor

bis 60 °C 1,00
bis 70 °C 0,92
bis 80 °C 0,84
bis 90 °C 0,75

Reduktionsfaktoren bei Häufung siehe HD 60364-5-52 Tabelle B.52-17

Artikeleigenschaften

Klasse (EEK /BSK)
BSK E
Zolltarif-Nr.
85444995
Ursprungs-Land
IT
