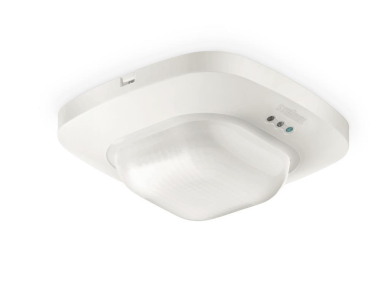

Passiv-Infrarot-Präsenzmelder IR Quattro HD 24 m COM1
Für innen, ideal für mittlere bis große Büros, Konferenz- und Besprechungsräume, Klassenräume und Hörsäle, Sport- und Lagerhallen, Montagehöhe bis 10 m, für das Schalten von Licht, 4800 Schaltzonen für höchste Erfassungsqualität, 64 m2 echter Präsenzbereich, quadratische Erfassung, mechanisch skalierbar. Auch in den Varianten COM2, DALI-2 APC, DALI-2 IPD und KNX erhältlich.

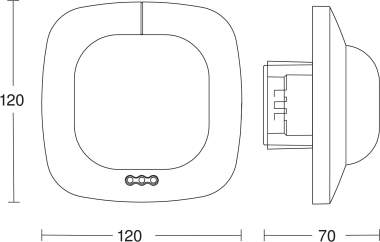

?Abmessungen (HxBxT) 120x120x70 mm
Netzanschluss 230 V, 50/60 Hz
Einsatzort im Innenbereich von Gebäuden
Montage Decke
empfohlene Montagehöhe 2,5 - 10 m
Unterkriechschutz/Rückfeldüberwach. Ja
Erfassungsquadrat Präsenz/ Radial max. 8x8 m (64 m2)/max. 8x8 m (64 m2)
Erfassungsquadrat Tangential max. 20x20 m (400 m2)
Reichweite mechanisch einstellbar Ja
Sensorik 13 Erfassungsebenen,
4800 Schaltzonen
Komforteinstellung Teach In (mit optionaler Fernbedienung RC8)
Lichtwerteinstellung 10 - 1000 Lux
Lichtwerteinstellung DIM 100 - 1000 lx
Ansprechhelligkeit 10 - 1000 lx
Funktionen über DIP-Schalter DIP 1: Normal-/Testbetrieb
DIP 2: Halb-/Vollautomatik
DIP 3: Taster-/Schalterbetrieb
DIP 4: Taster ON/Taster ON-OFF
DIP 5: Konstantlicht-Regelung ON-OFF
Teach-Funktion für
Ansprechhelligkeit Ja
Parallelschaltungen Master/Slave | Master/Master
Schutzart/Schutzart mit AP Box IP20
Temperaturbereich -25 - +55 °C
Gehäuse UV-beständig, lackierbar
KNX: max. Stromaufnahme 10 mA
DALI-IPD: Stromaufnahme 4 DALI Teilnehmer (8 mA)
