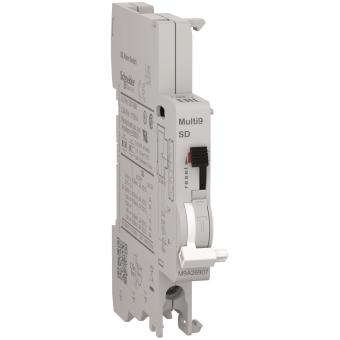

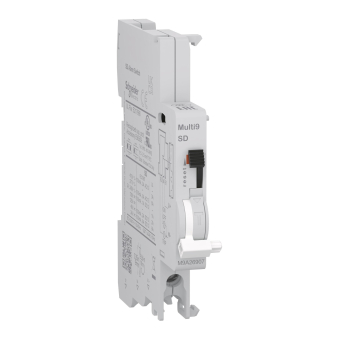

Dieses elektrische Zubehör von Acti9 ist ein Wechsler (Schließer/Öffner) zur Anzeige der Stellung des Leitungsschutzschalters im Falle eines elektrischen Fehlers oder einer Auslösung. Betriebsstrom liegt bei 6A von 24VAC bis 240VAC, 3A von 277VAC und 415VAC bei einer Frequenz von 50Hz bis 60Hz. Betriebsstrom von 6A liegt bei 24VDC, 2A bei 48VDC, 1,5A bei 60VDC, 1A bei 110VDC und 130VDC. Es hat 1 Positionsschalter mit Kontakten vom Typ 1 Wechslerkontakt. Für Installationen in der Industrie und bei OEMs vorgesehen. Dieses elektrische Zubehör ist mit den Multi9-Baureihen wie C60BP, C60SP, C60 und N40 kompatibel. Der SD wird entweder für die Gerätekurzbezeichnung oder den Kompatibilitätscode verwendet. Der mechanische Indikator ist im Produkt für die lokale Signalisierung vorgesehen. Schraubklemmanschluss an der Unterseite. Der Anschluss ermöglicht starre Kupferkabel mit einem Kabelquerschnitt von 2,5mm². Schraubklemmenanschluss an der Unterseite. Der Anschluss erlaubt flexible Kupferkabel. Der Kabelquerschnitt 2 Kabel ermöglicht einen Kabelquerschnitt von 1,5mm². Die Ui-Bemessungsisolationsspannung beträgt bis zu 500 V. Die Bemessungs-Stoßspannung Uimp beträgt 4kV. Es kann auf einer DIN-Schiene für die modulare Installation montiert werden. Die Breite im 9-mm-Raster beträgt 1. Die Abmessungen sind (B) 9mm x (H) 85mm x (T) 68mm. Die Farbe des Produkts ist weiß. Das Produktgewicht beträgt 30 g. Der Verschmutzungsgrad ist 3. Der Tropikalisierungsgrad ist Behandlung 2. Die Abisolierlänge beträgt 9 mm. Das Anzugsdrehmoment für den Anschluss beträgt 1N.m (unten) für den Schraubendrehertyp PZ1. Die IP-Schutzart ist IP20. Die Betriebstemperatur liegt zwischen -25°C und +70°C. Die Lagertemperatur reicht von -40°C bis +85°C. Dieses Produkt entspricht den Normen EN/IEC 60947-5-1, GB/T 14048.5, GB/T 14048.17, UL 1077, UL 489, CSA C22.2 No 0-10, CSA C22.2 No 5-13, CSA C22.2 No 235-04 und CSA C22.2 No 65-03. Es hat EAC- und CCC-Qualitätslabel und ist mit CE-, UKCA-, UL- und CSA-Zertifikaten zertifiziert.
