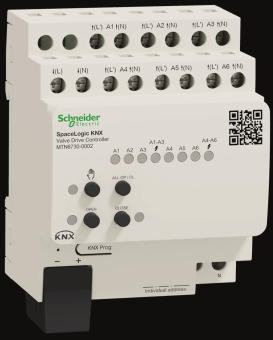

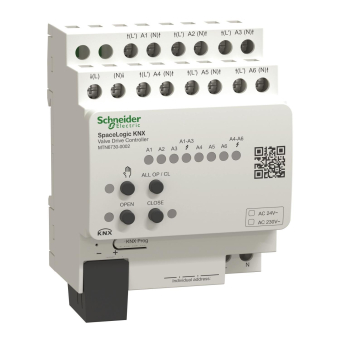

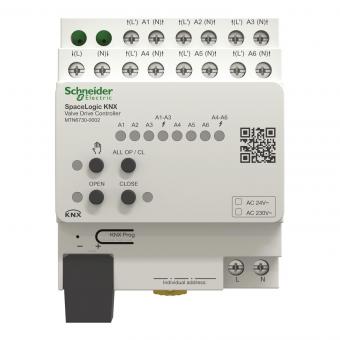

KNX-Ventilantriebsaktor mit Regelung, REG, SpaceLogic

Zur Ansteuerung von elektrothermischen Ventilantrieben für Heiz-oder Kühldecken. Der Ventilantriebsregler hat 6 elektronische Ausgänge. An jeden Ausgang können bis zu 4 Ventilantriebe (230 V AC) oder 2 Ventilantriebe (24 V AC) angeschlossen werden. Es können sowohl stromlos geschlossene als auch stromlos geöffnete Ventilantriebe angeschlossen werden. Zusätzlich enthält der Ventilantriebsregler 6 integrierte Raumtemperaturregler (RTR), die unabhängig voneinander arbeiten. Die Stellgrößenausgänge dieser RTCs können intern mit den Ventilausgängen verknüpft werden, so dass Temperaturregelung und Ventilsteuerung bei Bedarf nur von einem einzigen Busteilnehmer durchgeführt werden können. In diesem Fall ist kein externer Raumtemperaturregler (z.B. Taster mit RTR) erforderlich. Da die Ventilausgänge einzeln angesteuert werden können, ist auch die Verwendung einer externen RTR jederzeit möglich. Die integrierten Raumtemperaturregler können das Stellgrößentelegramm auf den Bus senden und damit andere Heizungsaktorenoder Fan Coil Aktoren ansteuern. Die Ausgänge sind entweder schalterbetätigt (1 Bit) oder PWM-Signal (1 Byte) aktiviert. Jeder Ausgang ist überlast-und kurzschlussgeschützt. Alle Ausgänge können manuell per Tastenbedienung bedient werden. Baustellenbetrieb ist möglich. Zur Montage auf DIN-Schienen TH35 nach EN 60715. Der Busanschluss erfolgt über eine Busanschlussklemme.

Nennspannung: AC 110-230 V, 50/60 HzAusgänge: 6,
 elektronisch AC 24 V/230 V
Schaltstrom: 5 ... 160 mA
Einschaltstrom AC 230 V: max. 1,5 A (2 s)
Einschaltstrom AC 24 V: max. 0,3 A (2 min)
Anzahl der Ventilantriebe: max. 4 pro Ausgang (230 V-Antriebe) max. 2 pro Ausgang (24-V-Antriebe)
Leistungsaufnahme KNX: max. 250 m
Lieferumfang: Mit Busanschlussklemme und Kabelabdeckung
