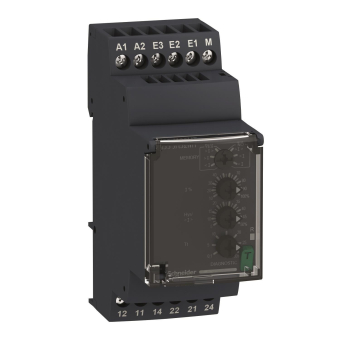

Schneider Überwachung auf RM35JA32MT

Über-/Unterstrom 1,5 -15A 24-240VACDC 2W

Artikel
4780160
Lieferanten Typ
RM35JA32MT
Lieferanten Artikel
RM35JA32MT

Beschreibung

Harmony Control. Dieses Stromüberwachungsrelais überwacht einen Leiter auf Über- oder Unterschreitung des eingestellten Grenzwertes (1,5-15 A). Dabei kann zwischen Überschreitung, Unterschreitung und Über- und Unterschreitung im Fenstermodus gewählt werden. Optional ist ein Fehlerspeicher wählbar, der bis zu einem Reset die Fehlermeldung hält. Zur Meldung sind zwei Relaiswechsler vorhanden, die bis 8 A belastbar sind. Die Arbeitsweise, der Grenzwert, die Schalthysterese und eine Abfallverzögerung sind einstellbar. Die Einstellungen erfolgen über Bedienelemente in der Front, die unter einer Klarsichtabdeckung gegen Veränderungen geschützt werden können. Mit einem beleuchteten Skalenpfeil läßt sich die Einstellung der Potentiometer sehr deutlich auch aus der Entfernung erkennen. Der frontseitige Diagnoseschalter ermöglicht das Ausschalten der Ausgangsrelais zum Test der Gesamtanwendung. Mit dem Schließen der Klarsichtabdeckung wird der Diagnoseschalter automatisch zurückgesetzt. Die Versorgungsspannung beträgt 380-415 VAC. Zwei LEDs zeigt den Status an. Die Baubreite beträgt 35 mm und die Montage erfolgt auf der Hutschiene. Der Leitungsanschluss erfolgt über Schraubklemmen.

Hersteller-Seite

Artikeleigenschaften

Zolltarif-Nr.
85364900
Reach
2024-07-31 - Ja
Ursprungs-Land
ID
WEEE-Land
DE
WEEE-Nummer
33842582
Ausführung des elektrischen Anschlusses
Schraubanschluss
Mit abnehmbaren Klemmen
Spannungsart der Versorgungsspannung
AC
Strommessbereich
0.15 - 15 A
1-Phasen-Unterstrom möglich
3-Phasen-Unterstrom möglich
1-Phasen-Überstrom möglich
3-Phasen-Überstrom möglich
1-Phasen-Fenster möglich
3-Phasen-Fenster möglich
Enthält Funktion Gleichspannung-Unterstrom
Enthält Funktion Gleichspannung-Überstrom
Funktion Gleichstrom-Fenster
Min. einstellbare Ansprechverzögerungszeit
0,1 s
Max. zulässige Ansprechverzögerungszeit
0,3 s
Min. einstellbare Rückfallverzögerungszeit
0,1 s
Max. zulässige Rückfallverzögerungszeit
30 s
Externer Stromwandler
Anzahl der Kontakte als Öffner
2
Anzahl der Kontakte als Schließer
2
Anzahl der Kontakte als Wechsler
2
Breite
35 mm
Höhe
90 mm
Tiefe
73 mm
