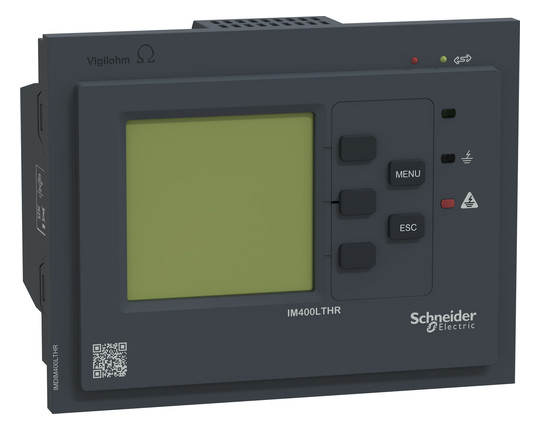

Dieses Gerät gehört zur Vigilohm Reihe, die für die Überwachung von ungeerdeten Energieversorgungen (IT-Systeme) gemäß den Installations- und Produktnormen entwickelt wurde. According to standards, it is recommanded to equip your systems with Insulation Monitoring Devices (IMD). Gemäß den Normen wird empfohlen, Ihre Systeme mit Isolationsüberwachungsgeräten (IMD) auszustatten. Es misst den Isolationswiderstand des Systems, indem es einen Gleichstrom zwischen Netzwerk und Erde einspeist. Die Konfiguration wird je nach Installation festgelegt. Die Einstellungen sind auf der Vorderseite des Geräts über den HMI-Bildschirm verfügbar. Die Einstellungen beziehen sich auf Alarm- und Voralarmschwellenwerte, Alarmverzögerung von 0 bis 7200 Sekunden und andere sind verfügbar. Es überwacht Netzwerke bis zu 33 kV, abhängig vom verwendeten Spannungswandler. Der Schwarz-Weiß-Bildschirm kann Isolationswiderstände von 10 Ohm bis 10 Megaohm und vorübergehende Fehler anzeigen. Autotest startet automatisch alle 5 Stunden und bei Bedarf. Falls der Isolationswiderstand des Systems unter den eingestellten Schwellenwert fällt, was bedeutet, dass ein Erdschluss aufgetreten ist, wird über das IMD-Ausgangsrelais ein Alarm ausgelöst. Sobald kein Fehler mehr erkannt wird, wird der Alarm gelöscht und das Alarmrelais kehrt in den Normalzustand zurück. The device can be supplied by a 24VDC to 48VDC source with a tolérence of plus or minus 15%. Dieses Produkt wird bündig montiert, beispielsweise an einer Gehäusetür. Die Schutzart der Vorderseite beträgt IP5, die der Rückseite IP20 und die Überspannung 300 V Kategorie III. Das Überwachungsgerät ist mit einem RS485-Kommunikationsanschluss und Modbus-Protokoll ausgestattet.
