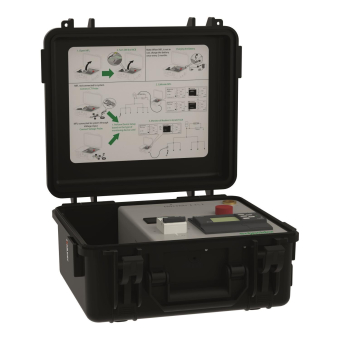

Schneider Vigilohm MLF Mobiler IMDMFLK1

Lokalisierungskoffer zur

Artikel
7433479
Lieferanten Typ
IMDMFLK1
Lieferanten Artikel
IMDMFLK1

Beschreibung

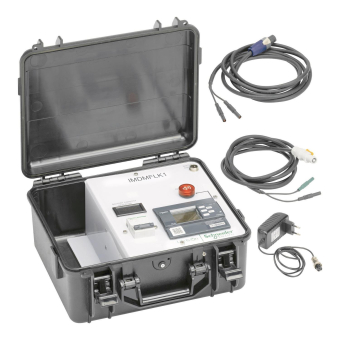

Das mobile Vigilohm-Kit dient der Überwachung und Identifizierung von dauerhaften Isolationsfehlern in ungeerdeten/IT-Stromnetzen von der Hauptzuleitung bis zur Ladungsebene. Das mobile Fehlerortungsgerät ist 7 kg schwer, Batterie mit 24 Stunden Autonomie, ein mobiles Fehlerortungsgerät mit Bildschirm, ein Lade- und Verbindungskabel für die entsprechenden Sonden und einem Ein-/Ausschalter. Das Kit funktioniert in Verbindung mit einer der drei speziellen Isolationsüberwachungssonden IMDCP15, IMDCP50 und IMDCP100 und erfordert die Bereitstellung des Signals durch IM400 oder XM300 CPI. An den Bausatz muss eine dieser Sonden angeschlossen werden, um den Widerstand und die Kapazität der zu überwachenden Ladung messen und anzeigen zu können. Die Kalibrierung wird standardmäßig ab der Einspeisung durchgeführt und dauert 45 Sekunden, während alle anderen Messungen innerhalb von 20 Sekunden durchgeführt werden, unabhängig davon, ob es sich um ein Kabel oder eine Endlast handelt. Die drei verfügbaren Sonden sind so konzipiert, dass sie vielseitig einsetzbar sind und der Benutzer für seine ungeerdete Energieversorgung (IT-Systeme) die am besten geeignete Lösung wählen kann. Der Bausatz zielt darauf ab, handhabbar und transportabel zu sein für verschiedene Installationen, ob sie aus kurzen oder langen Kabeln bestehen, ob es sich um einfache oder komplexe IT-Erdungsinstallationen handelt. Um die Richtigkeit des Messwerts zu gewährleisten, ist zu beachten, dass das IMDMFLK1-Kit und die Sonde ein Signal von einem IM400 oder XM300 CPI benötigen. Es ermöglicht die Überwachung eines Netzes mit einer maximalen Kapazität von 20µF bei einer Eingangsspannung von 1000V AC/DC, wenn es nicht an das Netz angeschlossen ist, oder 440V AC/DC, wenn es an das Netz angeschlossen ist. Die Batterie bietet eine Autonomie von 24 Stunden bei einer Ladezeit von 7 Stunden und einer Hilfsspannung von 24 VDC und einem Verbrauch von 4 W. Das Isolationsüberwachungsset wiegt 7 kg und ist 340 mm groß bei einer Höhe von 315 mm und einer Breite von 160 mm. Die Betriebstemperatur liegt zwischen -20°C und 45°C und das Gerät verträgt bis zu 95% nicht kondensierte Luftfeuchtigkeit. Die Lagertemperatur liegt zwischen -20°C und 60°C, und der Bausatz ist für eine maximale Höhe von 3000 m geeignet. Das Gehäuse ist schwarz, während der Standard-Locator grau ist und den Wert über ein LCD-Display anzeigt. Das IMDMFLK1 ist nach IEC61010-1, IEC61010-2 und EN61326 zertifiziert, es ist ein Gerät der Kategorie III mit einem Verschmutzungsgrad von 2. Um das Kit ordnungsgemäß verwenden zu können, musste zuvor eine permanente Störung durch ein IM400, XM300 CPI oder IFL (falls vorhanden) festgestellt werden. Das Kit muss dann an dem Abzweig kalibriert werden, an dem der Fehler festgestellt wurde -40 Sekunden- und anschließend können die Subabzweige unabhängig voneinander überwacht werden -20 Sekunden-. Insgesamt besteht das mobile Fehlerortungsset von Vigilohm aus drei Messkreisen und dem Gehäuse mit dem Isolationsfehlersuchgerät. Und ermöglichen die effektive Platzierung von Isolationsvorgaben unabhängig von der Komplexität Ihrer ungeerdeten Energieversorgung (IT-Systeme). Dieser Bausatz ist für kurze oder lange IT-Erdungsnetze, komplexe oder einfache Netze geeignet und ermöglicht es dem Benutzer, so viele Abgänge wie nötig zu verwalten.

Hersteller-Seite

Artikeleigenschaften

Zolltarif-Nr.
90303900
Reach
2024-07-31 - Ja
Ursprungs-Land
IN
WEEE-Land
DE
WEEE-Nummer
33842582
Anzeige
digital
Grenzwertanzeige
Isolationswiderstandsmessbereich
0.001 - 10 MOhm
Schutzleiterwiderstandsmessbereich
0 - 0 Ohm
Schutzleiterstrom
Berührungsstrom
Verbraucherstrommessung
Leistungsmessung
Ableitstrommessung DC
Auslösezeitmessung von (P)RCDs
Anschluss für externe Messadapter
Prüfen von Verlängerungsleitungen
Automatischer Prüfablauf
Messwertspeicher
Drucker integriert
Aktive Prüfung
Passive Prüfung
Alternative Methode
Differenzstrommethode
Direkte Methode
Spannungsmessung
Geeignet zur Verwendung durch eine unterwiesene Person
Ausführung der Schnittstelle
sonstige
Druckeranschluss
ohne
Prüfung nach EN 50678
Prüfung nach EN 50699
Prüfung nach EN 62638
Prüfung nach EN 62911
Prüfung nach IEC/EN 60974-4
Prüfung nach IEC/EN 62353
Eingabe von Prüflingsinformationen
Prüfung nach VDE 0701
Prüfung nach VDE 0702
Prüfung nach VDE 0701/0702
Prüfung nach VDE 0751
Prüfung nach VDE 540-4
Konform IET-Leitfaden: In-Service-Inspektion und -prüfung, 5. Ausgabe
