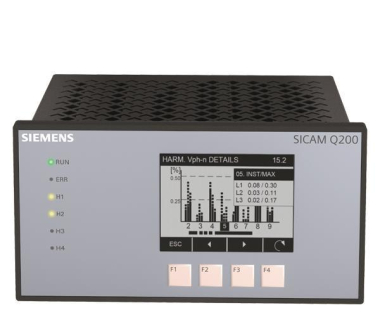

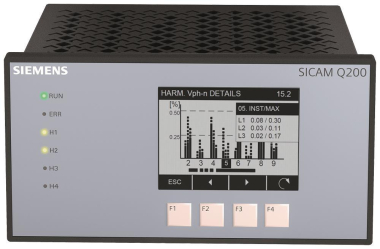

SICAM Q200, multifunktionaler Netzqualitätsschreiber, PQI-A, Abmessungen (B x H x T): 192 mm x 96 mm x 134,6 mm, Schalttafeleinbaugerät mit integriertem LCD-Display, Versorgungsspannung 110 - 230 V 4 Eingänge für Wechsel- spannungsmessungen, 4 Eingänge für Wechselstrom- messungen, ohne Binärmodule, Web-Server für Parametrierung, NTP Zeitsynchronisierung, CE- und UL-Zertifizierung, 2 GB-Speicher, Ethernet-Switch, Ethernet Schnittstelle, RJ45, und Kommunikationsprotokolle Modbus TCP und IEC 61850 Server Serielle Schnittstelle, RS485, Modbus RTU Gateway/Master SICAM Q200 ist ein Netzanalysator zur hochgenauen Erfassung und Bewertung der Netzqualität in elektrischen Energieversorgungsnetzen und bietet außerdem spezielle Algorithmen und Funktionen für Energiemanagementapplikationen. Das Gerät gewährleistet die kontinuierliche Erfassung und somit Analyse aller relevanten Parameter. Die Ergebnisse helfen bei der Definition und Durchführung von geeigneten Maßnahmen, um die Versorgungsqualität zu gewährleisten. Dadurch erhöht sich die Lebensdauer der Betriebsmittel, bei gleichzeitiger Reduzierung der Ausfallzeiten. Gerätebeschreibung Der SICAM Q200 ist ein PQ-Gerät Klasse A gemäß IEC 62586-1/2 und IEC 61000-4-30 Ed. 3 über Klasse A hinaus und erfasst, visualisiert, analysiert und überträgt elektrische Wechselstromgrößen wie Strom, Spannung, Frequenz, Leistung, Harmonische, usw. Über Kommunikationsschnittstellen können die Messgrößen an einen PC oder ein Energieautomatisierungs-/SCADA-System übertragen und/oder auf dem Display angezeigt werden. Zusätzlich bietet der SICAM Q200 die Möglichkeit einer kombinierten Aufzeichnung und Analyse der Messwerte direkt im Gerät. Langzeitdaten und Ereignisse können über IEC 61850 an SICAM PQS / PQ Analyzer System übertragen werden, flexible Auswertungen und Berichte gemäß Netzqualitätsnormen (z.B. EN 50160) bereitgestellt werden.
