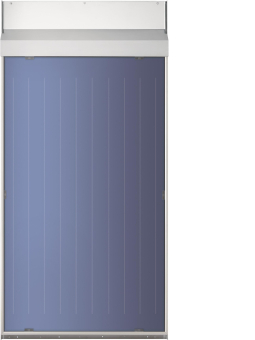

Hochleistungs-Flachkollektoren-Indach SOL 23 premium
Der Kollektor ist speziell für die senkrechte Integration in das Dach ausgelegt. Der Sol 23 premium wird anstelle handelsüblicher Dachpfannen (z. B. Frankfurter Pfanne) in das Dach eingebracht. Die am Kollektor vormontierten Eindeckrahmen verkürzen die Montage und sorgen für die Dichtheit des Daches. Der lasergeschweißte Aluminium-Vollflächen-Absorber ist mit einer hochselektiven Vakuumbeschichtung versehen (Miro-Therm). Seitlich und an der Rückwand ist der Kollektor mit ausgasungsarmer Mineralwolle (schwarz kaschiert) gedämmt. Diese zeichnet sich durch geringe Wärmeleitfähigkeit aus. Die hydraulische Verbindung der Kollektoren wird mit einem Steckverbindungssystem hergestellt. Durch die nach oben herausgeführten Kollektoranschlüsse ist eine Platz sparende und bündige Montage mehrerer Kollektoren nebeneinander möglich. Eine Antireflex-Sicherheitsglas-Abdeckung schützt den Absorber und garantiert einen hohen Transmissionsgrad. Der Betrieb des Kollektors mit einem fertig gemischten Wasser-Glykol-Gemisch (H-30 L) sorgt für die notwendige Frostsicherheit. Das Kollektorgehäuse besteht aus seewasserbeständigem Aluminium.
· Hoher Wirkungsgrad
· Eindeckrahmen vormontiert
· Einfache Steckverbindung
· Antireflex-Verglasung
· Vielfältige Montagemöglichkeiten
· Attraktives Design
· Formschöne Einbindung in das Dach
· Keine hydraulischen Anschlüsse und Verbindungen sichtbar
· Hochselektive Absorberbeschichtung für höchste Effizienz
· Lasergeschweißte Verbindung zwischen Absorber und Harfe für verlustarmen Wärmeübergang
· Hocheffiziente Wärmedämmung verhindert Wärmeverluste
Technische Daten
Ausführung: Indach
Bauform: senkrecht
Aufstellwinkel: 45°...80°
Kollektoranschluss: 22 mm Steckverbindung
Gesamtfläche: 2,63 m2
Aperturfläche: 2,04 m2
Absorberfläche: 2,03 m2
Stillstandstemperatur max.: >218 °C
Flüssigkeitsinhalt: 1,2 l
Max. Betriebsdruck: 0,6 MPa
Nennvolumenstrom: 50...300 l/h
Druckverlust bei 300 l/h: 0,0037 MPa
Maße (HxBxT): 2340x1155x102 mm
Gewicht: 54 kg
Wirkungsgrad: 81 %
