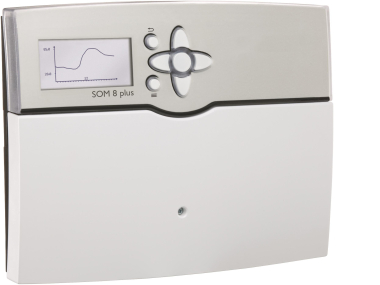

Solar-Regelung SOM 8 plus

Die Solar-Regelung SOM 8 plus findet ihren Einsatz bei komplexen Solarsystemen. Bis zu 5 Systeme zur Warmwasserbereitung sind gleichzeitig regelbar. Heizungsunterstützung und solare Schwimmbadwassererwärmung sind ebenfalls möglich. Zwei witterungsgeführte Heizkreise können unabhängig voneinander geregelt werden. Die vordefinierten Wahlfunktionen vereinfachen die Anlagenparametrisierung. Mit den vier PWM-Ausgängen ist eine drehzahlgeregelte Ansteuerung von Hocheffizienzpumpen möglich. 3 Systemkreise können bei Anschluss von V40 Volumenmessteilen wärmebilanziert werden. Alternativ ist die Wärmebilanzierung unter Vorgabe eines Volumenstromwertes bei 7 Systemkreisen möglich. Das große Vollgrafik-Display mit Hintergrundbeleuchtung erlaubt die Anzeige von Bilanz- und Verlaufsdiagrammen. Die Bedienung erfolgt über 7 Drucktasten. Durch einen SD-Kartenadapterslot ist eine Datenaufzeichnung möglich. Das energiesparende Schaltnetzteil ermöglicht eine geringe Standby-Leistungsaufnahme von < 1 W.

· 15 Eingänge für PT 1000 Fühler
· 14 Halbleiterrelais davon 1 potentialfreies Wechselrelais
· 4 PWM-Ausgänge zur Drehzahlregelung von Hocheffizienzpumpen
· Vordefinierte Funktionen
· SD-Kartenslot für Datenaufzeichnung
· Echtzeituhr
· Wärmemengenbilanzierung, oder -zählung
· Datenausgang (V-Bus)
· Funktionskontrolle
· Programm zur thermische Desinfektion
· Halbleiterrelais für drehzahlgeregelte Solar-Pumpen

Technische Daten
Maße (HxBxT): 200x253x43 mm
Phasen: 1/N/PE
Nennspannung: 100...240 V
Frequenz: 50...60 Hz
Schaltleistung Relais: 1 (1) A
Gesamtschaltstrom: 6,3 A
Schutzart (IP): IP20
Anzahl der Eingänge: 15
Anzahl der Schaltausgänge: 14
