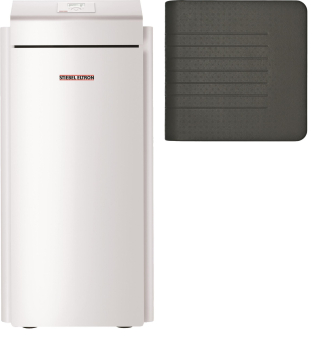

Wasser/Wasser-Wärmepumpen-Sets Komfortbaureihe WPW 06/07/10/13/18/22 Set
Wärmepumpen-Set zur Nutzung von Grundwasser als Wärmequelle. Enthalten sind eine Sole-/Wasser Wärmepumpe der WPF Baureihe, eine Grundwasserstation GWS und 10 Liter Wärmeträger-Flüssigkeit MEG. Die GWS kann variabel links oder rechts neben der Wärmepumpe installiert werden. Die Grundwasserstation besteht aus einem speziell für die hohen Anforderungen entwickelten Edelstahl-Platten-Wärmeübertrager, der die Energie des Grundwassers auf einen Sole-Zwischenkreis überträgt. Die hieran angeschlossene Wärmepumpe WPF ist zur Innenaufstellung geeignet und hat einen hohen Integrationsgrad. Neben dem verbauten Wärmepumpen-Manager WPM 3i sind hocheffiziente Umwälzpumpen, Ausdehnungsgefäße und eine elektrische Zusatzheizung für monoenergetischen Betrieb und Anti-Legionellen-Aufheizung enthalten. Das Wärmepumpenaggregat ist mit einem vollhermetischen Verdichter, einer Anlaufentlastung und Wärmetauschern mit optimierter Wärmeübertragung zur Steigerung der Effizienz ausgestattet. Sicherheitseinrichtungen wie Hoch-/Niederdruckwächter, Sicherheitsventil und Einfrierschutz sind bereits enthalten. Um die Übertragung von Körperschall auf das Gebäude zu minimieren, befindet sich der Kältekreis auf einer schwingungsentkoppelten Grundplatte. Die Heiz- und Solekreisläufe können aufgrund von internen Druckschläuchen direkt an die Maschine angeschlossen werden.
· Zur Nutzung von Grundwasser als Wärmequelle
· Einsatzgrenze WQA von +7 °C bis +20 °C
· Bis 60 °C Heizungsvorlauftemperatur
· Verbindung von GWS zur Sole | Wasser-Wärmepumpe über John-Guest-Verbinder
· Korrosionsfester Edelstahl-Plattenwärmeübertrager in GWS
· Hohe Betriebssicherheit
Technische Daten WPW 06 Set WPW 07 Set WPW 10 Set WPW 13 Set WPW 18 Set WPW 22 Set
Volumenstrom WP/GWS (30 % Etylenglykol): 1,4 m3/h 1,8 m3/h 2,5 m3/h 3,8 m3/h 4,6 m3/h 5,8 m3/h
Druckverlust WP/GWS (30 % Etylenglykol): 98 hPa 134 hPa 240 hPa 465 hPa 268 hPa 436 hPa
Volumenstrom GWS: 1,4 m3/h 1,7 m3/h 2,3 m3/h 3,4 m3/h 4,2 m3/h 5,4 m3/h
Druckverlust GWS: 76 hPa 107 hPa 205 hPa 426 hPa 221 hPa 365 hPa
Anlaufstrom: 27 A 27 A 20 A 23 A 23 A 25 A
Wärmeleistung bei W10/W35 (EN 14511): 5,99 kW 7,26 kW 9,60 kW 13,25 kW 16,82 kW 21,48 kW
Leistungszahl bei W10/W35 (EN 14511): 5,76 5,90 6,11 6,67 6,16 5,67
Gewicht: 150 kg 152 kg 157 kg 169 kg 171 kg 181 kg
