UMJ45 2 x 8 ISDN S₀-Bus
Die designfähigen ISDN-S₀ -Anschlussdosen der Serie UMJ45 bilden ein Installationssystem auf der Basis von 8-poligen RJ45-Buchsen entsprechend der Norm EN60603-7 für den ISDN S₀ -Bus. Die Anschaltung erfolgt 4-, 6-, oder 8-polig.


Die 4-polig angeschalteten ISDN-S₀ -Anschlussdosen sind entsprechend den Vorgaben der Deutschen Telekom mit 1a; 1b für äSendenô und 2a; 2b für äEmpfangenô gekennzeichnet. Die Dosen sind mit einer 50x50 mm-Zentralplatte ausgerüstet und daher in den Schalterprogrammen anderer Hersteller einsetzbar. Die Anschlussbuchsen sind 45° nach unten geneigt. Die UP₀ -Schnittstelle ist eine zweiadrige Schnittstelle für Telekommunikationsanlagen.

Für den ISDN-S₀ -Anschluss sind folgende Grundtypen lieferbar:
· UMJ45 IA 2x8(4): ISDN-Abschlussdose als 45°-Ausführung mit zwei RJ45-Ausgängen, einer Schraubklemmleiste und integrierten Abschlusswiderständen (2x100 Ohm), oder als 45°-Ausführung mit LSA-Plus Schneidklemmen und integrierten Abschlusswiderständen (2x100 Ohm)
· UMJ45 ID 2x8(4): ISDN-Durchgangsdose als 45°-Ausführung mit zwei RJ45-Ausgängen und zwei Schraubklemmleisten oder zwei LSA-Plus Schneidklemmen, eine für das ankommende und eine für das weiterführende Kabel.

Für den ISDN-UP₀ -Anschluss sind folgende Grundtypen lieferbar:
· UMJ45 8 bzw. 8/8 Cat.5e als 45°-Ausführung mit 1/2 RJ45-Ausgängen und 1/2 LSA-Plus-Schneidklemmen (siehe Kapitel UMJ45 Cat.5e). 100 Ohm Abschlusswiderstände müssen im Bedarfsfall ergänzt werden.

Optional lieferbar: UMJ45-Anschlussdosen mit vormontierten Spreizkrallen für UP-Leerdosen ohne Schraubbefestigung.

Bedeutung der Kurzbezeichnungen

8(4) 8er- Buchse (4-polig)
X Parallelschaltung
A Abschlussdose
LSA LSA-Plus-Schneidklemme
D Durchgangsdose
I ISDN
S₀ Teilnehmer-Netz-Schnittstelle für den ISDN-S₀ -Bus
SK Schraubklemme

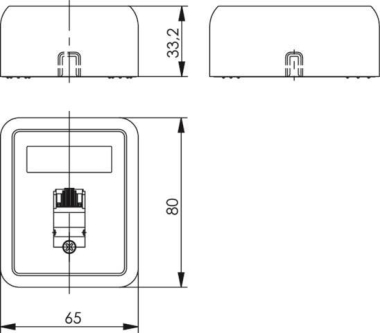

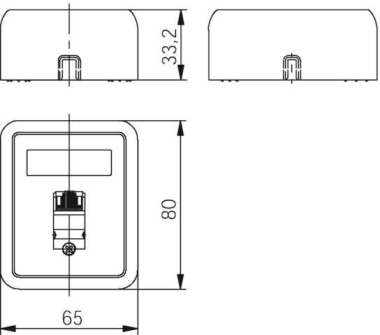

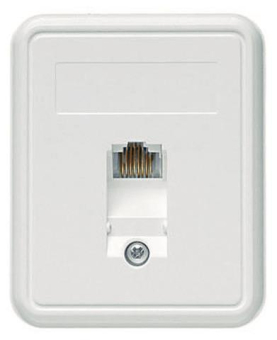

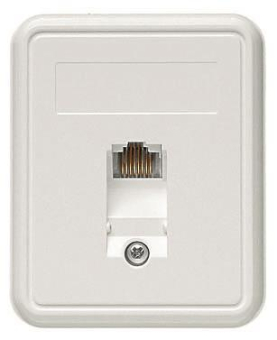

Ausführung: UMJ45 8 Ap Cat.5e
Montageart: Aufputz 1 x RJ45
Farbe: alpinweiß
