THEB TLZ 1-7 min ELPA8

bis 2300W 3-/4-Leiter

Hersteller
Artikel
176004
Lieferanten Typ
ELPA 8
Lieferanten Artikel
80002
Verpackungsabmessung (L x B x H)
0,23m x 0,11m x 0,08m
Gewicht inkl. Verpackung
0,90 kg

ARTIKELEIGENSCHAFTEN

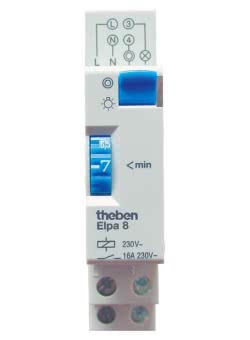

Treppenlicht-Zeitschalter für DIN-Schiene ELPA 8
nachschaltbar, 3-Leiter-Steigleitung oder 4-Leiter-Steigleitung mit Bodenbeleuchtung

· elektromechanisch
· 4-Leiter mit Anschluss für Bodenbeleuchtung
· 3-Leiter-Anschluss ohne Bodenbeleuchtung (für Neuanlagen nicht mehr erlaubt)
· Nachschaltbar
· Kein Ruhestromverbrauch
· Kippschalter für Dauerlicht
· Höchste Zuverlässigkeit durch Synchronmotor-Antrieb
· Einfachste Zeiteinstellung und direktes Ablesen der Verzögerungszeit auf einer Absolutskala
· Präzisions-Mechanik und dadurch exakte Schaltdauer
· Sehr hohe Stör-Unempfindlichkeit

Technische Daten
Betriebsspannung: 230 V AC
Frequenz: 50 Hz
Breite: 1 TE
Montageart: DIN-Schiene
Stand-by Leistung: ∼0 W
Verlustleistung max.: 0,7 W
Glimmlampenlast: 50 mA
Einstellbereich: Zeit 1 - 7 min
Anschlussart: 3-/4-Leiter
3/4 Leiter: Ja
Nachschaltbar: Nach 30 s
Kontaktart: Schließer
Öffnungsweite: > 3 mm
Schaltausgang: Nicht potenzialfrei (230 V)
Glüh-/Halogenlampenlast: 2300 W
Leuchtstofflampenlast (VVG) Duoschaltung: 2300 VA
Leuchtstofflampenlast (VVG) parallelkompensiert: 1300 VA 70 µF
Kompaktleuchtstofflampen: 150 W
LED-Lampe < 2 W: 30 W
LED-Lampe 2-8 W: 300 W
LED-Lampe > 8 W: 300 W
Leuchtstofflampenlast (EVG): 600 W
Leuchtstofflampenlast (VVG): reihenkompensiert 2300 VA
Schaltleistung: 6 AX (bei 230 V AC, cos = 0,3), 16 A (bei 230 V AC, cos = 1)
Schalter für Dauerlicht: Kippschalter
Prüfzeichen: VDE
Gehäuse- und Isolationsmaterial: Hochtemperaturbeständige, selbsterlöschende Thermoplaste
Umgebungstemperatur: -10 °C ... +50 °C
Schutzklasse: II
Schutzart: IP 20
Hersteller-Seite
Zolltarif-Nr.
91070000
Ursprungs-Land
DE
Funktion
mechanisch
Montageart
DIN-Schiene
Breite in Teilungseinheiten
1
Einbautiefe
60 mm
Anzahl der Kontakte als Schließer
1
Anzahl der Kontakte als Öffner
0
Anzahl der Kontakte als Wechsler
0
Steuerspannung 1
230 - 230 V
Steuerspannungsart 1
AC
Frequenz der Steuerspannung 1
50 - 50 Hz
Bemessungsschaltstrom
16 A
Max. Schaltstrom (cos phi = 0,6)
10 A
Rückfallverzögerung
0.5 - 7 min
Taster Glimmlampenstrom
50 mA
Schaltungsart
3- und 4-Leiter-Schaltung
Ausschaltvorwarnung
ohne
Stromstoßfunktion wählbar
Nein
Nachschaltung
nachschaltbar
Versorgungsspannung
207 - 253 V
Spannungsart der Versorgungsspannung
AC
Max. Glühlampenlast
2300 W
Max. Leuchtstofflampenlast
2300 VA
Max. Leuchtstofflampenlast (Duo-Schaltung)
2300 VA
Max. Leuchtstofflampenlast (parallel kompensiert)
1300 VA
