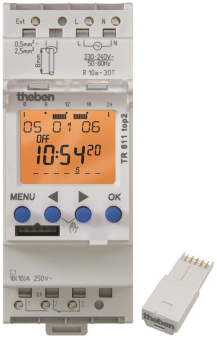

Digitale Zeitschaltuhr für die DIN-Schiene mit Wochenprogramm TR 611 top2
· Digitale Zeitschaltuhr mit Wochenprogramm
· 1 Kanal
· Externer Eingang
· Taster anschließbar (externe Schaltungsvorwahl, Ablauf-Timer)
· Schalter anschließbar (Dauerschaltung EIN bzw. AUS)
· DuoFix Federsteckklemmen
· Für jeweils 2 Leiter Draht oder Litze (mit oder ohne Aderendhülse)
· Drahtdurchmesser: 0,5 - 2,5 mm²
· Betätigungsknopf zum Lösen der Steckverbindung
· Textorientierte Bedienerführung im Display
· Datum und Uhrzeit voreingestellt
· volle Bedienbarkeit ohne Netzanschluss
· 84 Speicherplätze
· Schnittstelle für OBELISK top2 Speicherkarte (PC-Programmierung)
· 2. steckbares Schaltprogramm
· Kopieren von Programmen
· Programmsicherung
· OBELISK Speicherkarte im Lieferumfang
· 10 Jahre Gangreserve (Lithium-Batterie)
· Nulldurchgangsschaltung für relaisschonendes Schalten und hohe Lampenlasten (nicht bei 24 V Geräten)
· EIN-AUS Schaltzeiten
· Impulsprogramm
· Zyklusprogramm
· Schaltungsvorwahl
· Dauerschaltung EIN/AUS
· Ablauf-Timer
· Integrierter Betriebsstundenzähler
· Rückstellmöglichkeit
· Servicefunktion zur Überwachung von Wartungsintervallen
· Ferienprogramm
· 2 Zufallsprogramme
· Displaybeleuchtung (abschaltbar)
· PIN-Codierung
· Automatische Sommer-/Winterzeitumschaltung, auch deaktivierbar
· Umschaltregeln für Europa, USA und weitere Länder sind bereits hinterlegt
· eigene Umschaltregel oder Umschaltung nach fixem Datum wählbar

Technische Daten
Betriebsspannung: 230 - 240 V AC
Frequenz: 50 - 60 Hz
Breite: 2 TE
Montageart: DIN-Schiene
Kontaktart: Wechsler
Schaltausgang: Phasenunabhängig
Öffnungsweite: < 3 mm
Programm: Wochenprogramm
Programmfunktionen: EIN-AUS, Impuls, Zyklus
Anzahl Kanäle: 1
Externe Eingänge: 1
Anzahl Speicherplätze: 84
Gangreserve: 10 Jahre
Schaltleistung bei 250 V AC, cos = 1: 16 A
Schaltleistung bei 250 V AC, cos = 0,6: 10 A
Glüh-/Halogenlampenlast 230 V: 2600 W
Kompaktleuchtstofflampen 230 V: 170 W
LED-Lampe < 2 W: 30 W
LED-Lampe 2-8 W: 100 W
LED-Lampe > 8 W: 120 W
Leuchtstofflampenlast (VVG) nicht kompensiert: 1000 VA
Leuchtstofflampenlast (VVG) reihenkompensiert: 1000 VA
Leuchtstofflampenlast (VVG) parallelkompensiert: 730 VA 80 µF
Schaltleistung min.: ca. 10 mA
Kürzeste Schaltzeit: 1 s
Ganggenauigkeit bei 25 °C: typisch plus minus 0,25 s/Tag (Quarz)
Zeitbasis: Quarz
Stand-by Leistung: ∼0,8 W
Verlustleistung max.: 1,3 W
Speicherkarte im Lieferumfang: Ja
Prüfzeichen: VDE
Anschlussart: DuoFix-Steckklemmen
Anzeige: beleuchtete LCD-Anzeige mit Textzeile
Bedienelemente: 4 Tipptasten
Gehäuse- und Isolationsmaterial: Hochtemperaturbeständige, selbsterlöschende Thermoplaste
Schutzart: IP 20
Schutzklasse: II nach EN 60 730-1
Umgebungstemperatur: -30 °C ... +55 °C
