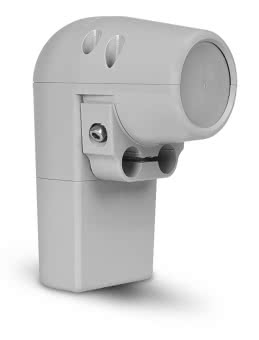

TechniSat UNYSAT-Universal- 0000/8880

Quattro-LNB digital

Artikel
2089256
Lieferanten Typ
0000/8880
Lieferanten Artikel
0000/8880
Ersatzartikelnummer

Beschreibung

Digital-LNB für den Mehr-Teilnehmer-Empfang, Verteilung erfolgt durch Multischalter

Signalumsetzer für den Betrieb mit einer Vielzahl von Teilnehmern
Mit diesem LNB ist der Empfang aller analog und digital über Satellit ausgestrahlten TV-, Radio- und Multimediaangebote möglich. Das Quattro-LNB verfügt über vier Ausgänge und ist speziell für den Einsatz in Mehrteilnehmeranlagen konzipiert. Empfehlenswert ist der Einsatz des Quattro-LNB auf jeden Fall dann, wenn der Betrieb von mehr als vier Teilnehmern gewünscht wird.

Funktion des LNB
Der LNB (Low Noise Block Converter bzw. rauscharmer Signalumsetzer) ist die Empfangselektronik, die an der AZ/EL-Halterung (dem Feedarm) der Satellitenschüssel befestigt wird. Er hat die Aufgabe, die von der Sat-Schüssel aufgenommenen hochfrequenten Signale zu verstärken und in niedrigerere Frequenzen umzusetzen. Bei diesem Vorgang wird der Eingangsfrequenzbereich des LNB mit einer Lokalen Oszillator-Frequenz (LOF) gemischt und auf die sog. Sat-Zwischenfrequenz (Sat-ZF) herabgesetzt. Die Sat-Zwischenfrequenz ist gleichbedeutend mit dem Ausgangsfrequenzbereich des LNBs und entspricht der Differenz von Eingangsfrequenz und LOF. Erst durch diese Transformation können die gesendeten Informationen verlustarm über das Koaxialkabel an den Receiver übertragen werden.

Signalverarbeitung (Frequenzband, Polarisiation, Sat-Block)
Für den Programmempfang über Satellit wird der Frequenzbereich zwischen 10,70 und 12,75 GHz genutzt. Da dieses Frequenzspektrum jedoch nicht in einem Schritt in die Sat-ZF umgesetzt werden kann, erfolgt eine Unterteilung des Frequenzbereiches in ein unteres und in ein oberes Frequenzband (Low-Band und High-Band). Um innerhalb dieser beiden Frequenzbänder möglichst viele Sender unterzubringen, erfolgt die Abstrahlung der Signale in einer horizontal bzw. vertikal polarisierten Ebene. Dadurch können Frequenzen doppelt genutzt werden.
Die Kombination aus Frequenzband und Polarisationsebene wird als Sat-Block bezeichnet. Üblicherweise werden von einem Satelliten vier Sat-Blöcke abgestrahlt (horizontales Low Band, vertikales Low Band, horizontales High Band und vertikales High Band).

Universal-LNBs decken nun den gesamten Frequenzbereich des Satellitenempfangs ab. Sie sind in der Lage, die vier Sat-Blöcke umzusetzen und das analoge wie auch das digitale Signal zu verarbeiten.

Multischalter (beim Einsatz von Quattro-LNBs zwingend erforderlich)
Da an jedem Ausgang des UNYSAT-Universal-Quattro-LNB nur ein Sat-Block anliegt (und nicht das gesamte Frequenzspektrum), ist zur Verteilung der Signale an die jeweiligen Teilnehmer ein Multischalter-System erforderlich. Dieses System übernimmt dann die Schaltung zwischen den einzelnen Sat-Blöcken, so dass an den Ausgängen des Multischalters für jeden Teilnehmer die gesamte Frequenzbreite des Sat-Empfangs zur Verfügung steht. Empfangsgeräte können also auf direktem Wege nicht an den Quattro-LNB angeschlossen werden.

Wetterschutz
Der leistungsfähige UNYSAT-Universal-Quattro-LNB wird durch ein robustes Wetterschutzgehäuse zuverlässig vor den Einflüssen der Witterung geschützt. Das Gehäuse wird einfach auf die AZ/EL-Halterung gesteckt und mit einer Schraube fixiert. Eine Halteschelle ist zur Befestigung nicht erforderlich.
Der Anschluss der Koaxialkabel kann ebenfalls mühelos vorgenommen werden. Hierzu ist lediglich der untere Gehäuseteil abzunehmen, so dass der Anschlussbereich des LNB offen liegt.

Installationsbeispiel: Mehr-Teilnehmer-Empfang

In diesem Beispiel sollen 16 Receiver unter Verwendung des Multischalters TechniSwitch (G und K) mit den TV- und Radiosignalen einer Satellitenposition versorgt werden.

Dieses Verteilsystem läßt sich durch die Kombination eines TechniSwitch 5/8 G (Grundeinheit) mit einem TechniSwitch 5/8 K (Kaskade) einfach und problemlos einrichten.

Benötigt werden hierzu im wesentlichen eine Außenanlage (bestehend aus einer Satellitenschüssel mit AZ/EL-Halterung und einem Universal-Quattro-LNB - vorzugsweise mit Wetterschutzgehäuse) sowie zwei Multischalter (Grundeinheit und Kaskade), 16 Satellitenreceiver, 16 Antennensteckdosen und die entsprechenden Kabelstrecken mit den zugehörigen F-Steckern.

Artikeleigenschaften

WEEE-Land
DE
WEEE-Nummer
70814586
Konstruktionsmerkmale
LNC für Einteilnehmer-Anlage
LNC-Typ
Digital-/Universal-Quatro-LNC
Leistungseigenschaften
Rauschmaß (typ.), Low-Band (dB)
Rauschmaß (typ.), Low-Band: 1 dB
Rauschmaß (typ.), High-Band (dB)
Rauschmaß (typ.), High-Band: 0,8 dB
Verstärkung (dB)
Verstärkung: 50 dB
1. Oszillatorfrequenz (GHz)
1. Oszillatorfrequenz: 9,75 GHz
2. Oszillatorfrequenz (GHz)
2. Oszillatorfrequenz: 10,6 GHz
min. Fernspeisespannung 1, vertikal (V)
min. Fernspeisespannung 1, vertikal: 11,5 V
max. Fernspeisespannung 1, vertikal (V)
max. Fernspeisespannung 1,vertikal: 19 V
min. Eingangsfrequenz, Low-Band (GHz)
min. Eingangsfrequenz, Low-Band: 10,7 GHz
max. Eingangsfrequenz, Low-Band (GHz)
max. Eingangsfrequenz, Low-Band: 11,7 GHz
min. Eingangsfrequenz, High-Band (GHz)
min. Eingangsfrequenz, High-Band: 11,7 GHz
max. Eingangsfrequenz, High-Band (GHz)
max. Eingangsfrequenz, High-Band: 12,75 GHz
min. Ausgangsfrequenz, Low-Band (MHz)
min. Ausgangsfrequenz, Low-Band: 950 MHz
max. Ausgangsfrequenz, Low-Band (MHz)
max. Ausgangsfrequenz, Low-Band: 1950 MHz
min. Ausgangsfrequenz, High-Band (MHz)
min. Ausgangsfrequenz, High-Band: 1100 MHz
max. Ausgangsfrequenz, High-Band (MHz)
max. Ausgangsfrequenz, High-Band: 2150 MHz
Stromaufnahme (A)
Stromaufnahme: 250 A
Anschlüsse
Anzahl Ausgänge
4
Farben
Gehäuse-Farben
keine Angabe
