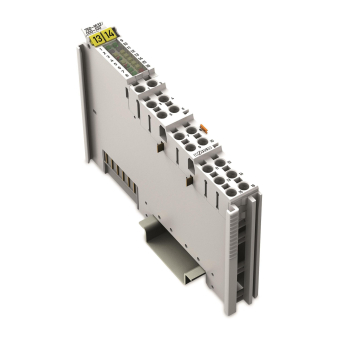

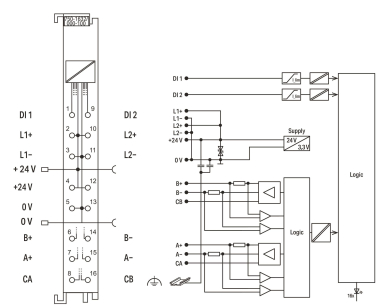

Proportionalventilmodul; 2-,3-,4-Leiter-Anschluss Das Proportionalventilmodul 750-1632/000-100 dient zum Ansteuern von 2 einspuligen Ventilen mit bis zu 24 V/1,6 A oder einem Ventil mit bis zu 24 V/2 A. Das Modul verfügt über 2 stromgeregelte PWM*-Ausgänge mit zuschaltbarem Dithering. Die Ventile können unipolar oder bipolar angesteuert werden. Eine zusätzliche Betriebsart ist der Betrieb eines Ventils mit 2 unipolaren Spulen. In dieser Betriebsart ist das Modul einkanalig und kann für einfache Anwendungen auch zweikanalig konfiguriert werden. Kennlinienanpassungen wie z. B. Nullpunktverschiebung, Knickkompensation oder Bereichsbegrenzungen sind über Parameter einstellbar. Die Sollwertvorgabe ist über eine Skalierung und parametrierbare Anstiegs- und Abfallrampen an die Anwendung anpassbar. Zwei zusätzliche digitale Eingänge stehen z. B. für die Überwachung von Grenzwertschaltern etc. zur Verfügung. Inbetriebnahme und Anpassung der Ventilparameter können über WAGO-I/O-CHECK oder über die Steuerung durchgeführt werden. *PWM = Pulsweitenmodulation
