Beschreibung
KDG/Vodafone gelistet

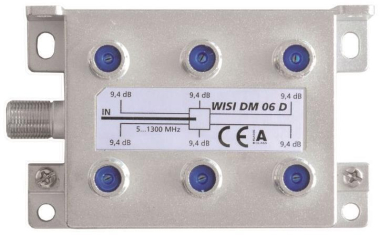

Der DM 06 D ist ein 6-fach Verteiler für die symmetrische Aufteilung von Kabelsignalen. Mit einem Frequenzbereich bis 1,3 GHz ist der Verteiler bestens für DOCSIS 3.1 Anwendungen geeignet. Das weißbronze-beschichtete Gehäuse ermöglicht sehr hohe Schirmungseigenschaften der Klasse A (+10 dB) und gewährleistet eine störungsfreie Übertragung der Signale im Empfangs und Verteilsystem. Aufgrund der stetig steigenden multimedialen Inhalte ist eine hohe Intermodulationsfestigkeit sehr wichtig, der Verteiler DM 06 D erfüllt hierfür die Anforderungen gemäß EN 60728-4.
Frequenzbereich 5...1300 MHz
Verteildämpfung
5...65 MHz <8,5 dB (±0,5 dB)
65...470 MHz <8,8 dB (±0,5 dB)
470...862 MHz <9,4 dB (±0,5 dB)
862...1006 MHz <9,6 dB (±0,5 dB)
1006...1300 MHz <10,5 dB (±0,5 dB)
Entkopplung
5...65 MHz >25,0 dB
65...470 MHz >25,0 dB
470...862 MHz >24,0 dB
862...1006 MHz >24,0 dB
1006...1300 MHz >22,0 dB
Rückflussdämpfung
5...65 MHz >18,0 dB
65...470 MHz >18,0 dB
470...862 MHz >18,0 dB
862...1006 MHz >18,0 dB
1006...1300 MHz >14,0 dB
Anschlüsse
F-Buchse 7 St. (1x Eingang, 6x Ausgang)
Allgemeine Daten
Schirmungsmaß Klasse A (+10 dB), nach EN 50083-2
Intermodulationsfestigkeit 120 dBµV nach EN 60728-4
DC Bypass IN/OUT Nein
Abmessungen (BxHxT) 87,5 x 41,8 x 53,5 mm
