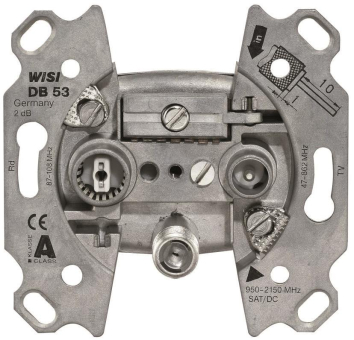

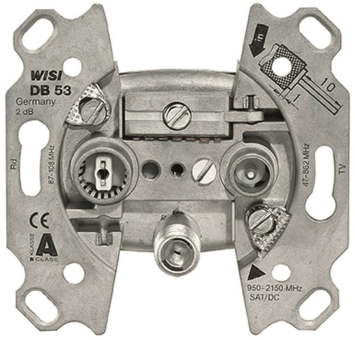

WISI Antennendose Stich 3-fach DB53

1xSAT,1xTV,1xRadio F-Anschluss

Artikel
710034
Lieferanten Typ
DB53
Lieferanten Artikel
13191
VPE Gewicht inkl. Verpackung Abmessung
- 0,12 kg 0,22m x 0,15m x 0,08m

Beschreibung

Die DB 53 ist eine 3-Loch Stichdose für Sattelitenempfangsanlagen zum getrennten Anschluss von Radio, TV Empfängern und zusätzlichen SAT Empfängern. Im SAT Anschluss ist ein DC-Bypass integriert der die Durchleitung der erforderlichen Schaltspannungen ermöglicht. Das Gehäuse bietet eine sehr hohe Stabilität und gewährleistet hohe Schirmungseigenschaften (Klasse A). Dank flacher Bauweise ist sie platzsparend und durch IEC-Buchse/Stecker, F-Buchse ist ein sicherer Anschluss gewährleistet.

Eingänge
Frequenzbereich 47...2150 MHz
Ausgänge
Frequenzbereich TV 47...68/174...862 MHz
Frequenzbereich FM 87,5...108 MHz
Frequenzbereich SAT 950...2150 MHz
Anschlussdämpfung TV <2 dB
Anschlussdämpfung FM 1.5 dB
Anschlussdämpfung SAT <2 dB
Entkopplung TV - SAT >15 dB (typ. 25 dB)
Rückflussdämpfung TV >14 dB (< -1,5 dB pro Oktave ab 40 MHz, >10 dB)
Rückflussdämpfung Eingang >4 dB
Rückflussdämpfung FM >10 dB
Rückflussdämpfung SAT >10 dB
Durchgangsspannung 24 V DC (Fernspeisestrom 500 mA)
Anschlüsse
Anschlussklemme Aussenleiter 7.5 mm
Anschlussklemme Innenleiter 0,8...1,3 mm
F-Buchse 1 St.
IEC-Buchse 1 St.
IEC-Stecker 1 St.
Allgemeine Daten
Schirmungsmaß >85 dB (Klasse A)
Abmessungen (BxHxT) 70 x 70 x 22 mm
Einbautiefe 35 mm

Hersteller-Seite

Artikeleigenschaften

Zolltarif-Nr.
85291095
Ursprungs-Land
HK
Ausführung
Stichdose
Montageart
Unterputz
Abdeckung
ohne
Anschlussdämpfung bei 860 MHz
2 dB
Anschlussdämpfung bei 2150 MHz
2 dB
Anzahl der Auslässe
3
Geeignet für Kabelmodem
Fernspeisetauglich
Frequenz
47 - 2150 MHz
Befestigungsart
Krallen-/Schraubbefestigung
Farbe
Aluminium
Oberflächenschutz
unbehandelt
Ausführung der Oberfläche
matt
Werkstoff
Metall
Werkstoffgüte
sonstige
Halogenfrei
Antibakterielle Behandlung
Gerätebreite
70 mm
Gerätehöhe
70 mm
Gerätetiefe
35 mm
Min. Tiefe der Gerätedose
35 mm
