KDG/Vodafone gelistet

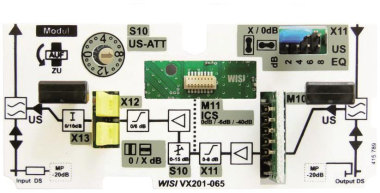

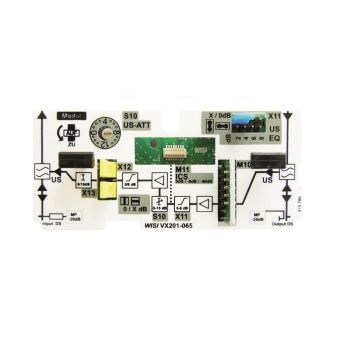

Der steckbare Rückkanalverstärker vom Typ VX201 065 ist für den Betrieb in den Verstärkern VX2015, VX2022, VX2030 und VX2035 geeignet. Hierbei handelt es sich um die 65 MHz-Variante. Es kann zusätzlich ein Hochpassfilter XE-xx gesteckt werden um Ingress-Einflüsse zu minimieren. Der Verstärker ist mit einem Interstage-Entzerrer und Dämpfungssteller ausgestattet.

Downstream
Frequenzbereich 85...1218 MHz
Upstream
Frequenzbereich 5...65 MHz
Hochpassfilter steckbar 15 MHz (WISI - XE04/0150)
Verstärkung VX 2015/2022: 21 dB (±0,8 dB), VX 2030/2035: 29 dB (±1 dB)
Welligkeit ± 0,5 dB
Rauschmaß VX 2015/2022: <8,5 dB, VX 2030/2035: <6,5 dB
Ausgangspegel 110 dBµV (6 x 256 QAM)
Interstage-Dämpfungssteller 0...15 dB (Drehschalter 15 Stufen)
Schrittgröße 1 dB
Interstage-Entzerrer 0/2/4/6/8 dB (Jumper)
Ausgangspegelsteller 0/10 dB (Jumper)
Ausgangsentzerrer 0/6 dB (Jumper)
Ingress control switch ICS EN 60728 0/-6/< -45 dB
