Anschlussverteilerschrank WAV0100BR1, 24 kVA
24 kVA mit Zählerplatz, RCD Typ B, 5 LS, 3 CEE-Abgänge 16-32 A und 3 Schukos
· nach IEC61439-4 und DIN/VDE43868/1
· zugelassen für die Versorgungsbereiche der VDEW-Landesgruppe Berlin-Brandenburg
· Gehäuse (H14) aus elektrolytisch-verzinktem Stahlblech
· mit schwermetallfreier Kunststoff-Lackierung
· Farbe: RAL 2004 -reinorange-
· mit Einfachtür, Federfallriegel für Vorhängeschloss und Griffmulde mit Kranösen, und seitlichen Tragegriffen
· inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel
· Einbauten bis einschließlich RCD-Schutzschalter im Isolierstoffgehäuse
· Schutzart: IP44
· Messeinrichtung Schutzart: IP44

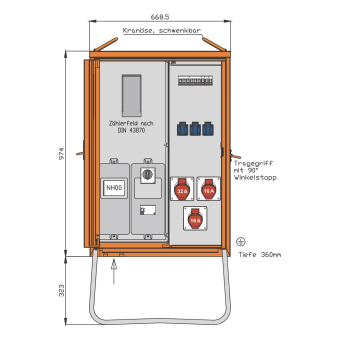

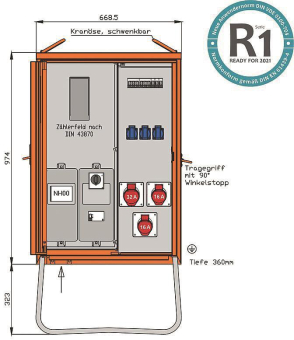

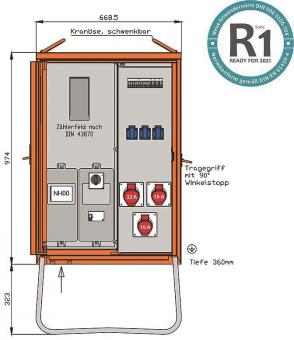

· Größe (HxBxT) ca.: 974x669x360 mm + Untergestell-Höhe ca.: 323 mm
· Bemessungsspannung: 230/400 V
· Maße (HxBxT): 1297x669x360 mm
Anschluss:
1 NH00-Sicherungslasttrennschalter 63 A
mit Prismenklemmen P00-70 mm2
Messung:
1 DS-Zählerplatz ohne Zähler nach DIN 43870/2
(Zählerverdrahtung 25 mm2/N=16 mm2)
Abgang/Absicherung:
1 Leistungsschalter 3-polig, 32 A
mit thermisch-magnetischem Auslöser
1 RCD-Schutzschalter 4-polig 40 A/30 mA -B-
1 CEE-Anbaudose 32 A 5-polig 400 V 6 h
ohne Vorsicherung -direkt ab RCD-
2 CEE-Anbaudosen 16 A 5-polig 400 V 6 h
mit je 1 Leitungsschutzschalter (MCB) 3-polig 16 A -C-
3 Schutzkontaktsteckdosen 16 A 2-polig 230 V
mit je 1 Leitungsschutzschalter (MCB) 1-polig 16 A -C-
