Beschreibung

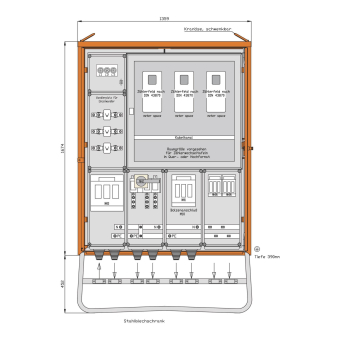

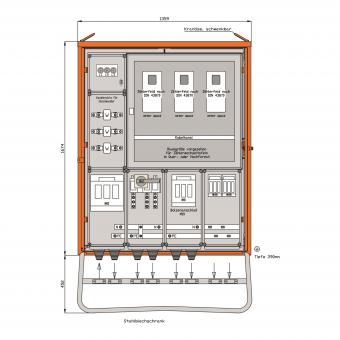

WALTHER Anschlussschrank Anschlussleistung: 277kVA nach IEC61439-4 und DIN/VDE 43868/1 Gehäuse (H49) aus elektrolytisch-verzinktem Stahlblech mit schwermetallfreier Kunststoff-Lackierung Farbe: RAL 2004 -reinorange- mit Doppeltür und 3-Punkt Stangenschloss mit Drehknauf und Vorrichtung für Vorhängeschloss mit Kranösen inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel Einbauten im Isolierstoffgehäuse Schutzart : IP 44 Messeinrichtung Schutzart : IP 54 Größe ca.: 1674 x 1359 x 390mm / H-B-T + Untergestell-Höhe ca.: 452mm Anschluss: 1 NH3-Sicherungslasttrennschalter 500A mit Bolzenanschluss M10 Messung: 1 Spannungspfadsicherung 3P 6A -DIAZED- 3 DS-Zählerplätze ohne Zähler nach DIN 43870/2 für Zählerwechseltafel Quer- oder Hochformat 1 Wandleraufnahmevorrichtung mit Cu-Schienen und ISO-Stützern vorverdrahtet für Einzelwandler Abgang / Absicherung: 1 NH2-Lasttrennschalter mit Sicherungen 400A mit Bolzenanschluss M10 1 NH1-Sicherungslasttrennschalter 250A mit Bolzenanschluss M10 2 NH00-Sicherungslasttrennschalter 100A mit je 1 Bügelklemme 10-50qmm
