Walther Anschlussschrank 346kVA WA0065

2-Zählerplätze 1-Wandlerplatz

Walther-Werke
Walther Anschlussschrank 346kVA WA0065
Walther Anschlussschrank 346kVA WA0065

Walther Anschlussschrank 346kVA WA0065

2-Zählerplätze 1-Wandlerplatz

Walther-Werke
Artikel
3430481
Lieferanten Typ
WA0065
Lieferanten Artikel
WA0065

Beschreibung

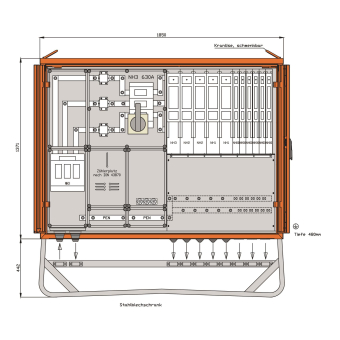

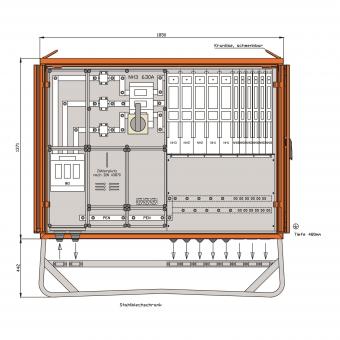

WALTHER AnschlussschrankAnschlussleistung: bis 436kVAnach IEC61439-4und DIN/VDE 43868/1Gehäuse (BVG185) aus elektrolytisch-verzinktem Stahlblech mit schwermetallfreier Kunststoff-Lackierung Farbe: RAL 2004 -reinorange- mit Doppeltür und 3-Punkt Stangenschloss mit Schwenkhebel für Vorhängeschloss mit Kranösen inkl. feuerverzinktem Untergestell mit Ösen für ErdnägelEinbauten im IsolierstoffgehäuseSchutzart : IP 44Messeinrichtung Schutzart : IP 54Größe ca.: 1371 x 1850 x 480mm / H-B-T + Untergestell-Höhe ca.: 442mmAnschluss:1 NH3-Sicherungslasttrennschalter 630A mit Bolzenanschluss M10Messung:1 Spannungspfadsicherung 3P 6A -DIAZED-1 DS-Zählerplatz ohne Zähler nach DIN 43870/21 Wandleraufnahmevorrichtung mit Cu-Schienen und ISO-Stützern vorverdrahtet für EinzelwandlerAbgang / Absicherung:1 NH3-Lasttrennschalter mit Trennmesser xxxA -als Hauptsicherung-1 NH3-Sicherungslastschaltleiste 500A mit Bolzenanschluss M122 NH2-Sicherungslastschaltleiste 400A mit je 1 Bolzenanschluss M122 NH1-Sicherungslastschaltleiste 250A mit je 1 Bolzenanschluss M106 NH00-Sicherungslastschaltleisten 100A mit je 1 Prismenklemme 16-70qmm

Hersteller-Seite

Artikeleigenschaften

Zolltarif-Nr.
85371098
Ursprungs-Land
DE
WEEE-Land
DE
WEEE-Nummer
22131895
Ausführung
Anschlussschrank
Bemessungsspannung
400 V
Bemessungsstrom
630 A
Anschlussleistung
436 kVA
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 24 V / 2-polig (L, N)
0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 230 V / 3-polig (L, N, PE)
0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 230 V / 5-polig (1, 2, 3, N, PE)
0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 400 V / 4-polig (1, 2, 3, PE)
0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 400 V / 5-polig (1, 2, 3, N, PE)
0
Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 230 V / 4-polig (1, 2, 3, PE)
0
Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 400 V / 4-polig (1, 2, 3, PE)
0
Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 400 V / 5-polig (1, 2, 3, N, PE)
0
Anzahl der CEE-Steckdosen (IEC 60309) 64 A / 230 V / 4-polig (1, 2, 3, PE)
0
Anzahl der CEE-Steckdosen (IEC 60309) 63 A / 400 V / 5-polig (1, 2, 3, N, PE)
0
Anzahl der CEE-Steckdosen (IEC 60309) 125 A / 230 V / 4-polig (1, 2, 3, PE)
0
Anzahl der CEE-Steckdosen (IEC 60309) 125 A / 400 V / 5-polig (1, 2, 3, N, PE)
0
Anzahl der Schutzkontaktsteckdosen CEE 7/3 (Typ F)
0
Anzahl der Steckdosen Schweizer Norm Typ 13
0
Anzahl der Steckdosen Schweizer Norm Typ 15
0
Anzahl der Steckdosen Schweizer Norm Typ 23
0
Anzahl der Steckdosen Schweizer Norm Typ 25
0
Anzahl der Zählerfelder
1
Hauptschalter
NH3
Hauptschalter-Bemessungsstrom
630 A
Anzahl der Pole Hauptschalter
3
Anzahl der Leitungsschutzschalter
0
Anzahl der Fehlerstrom-Schutzschalter 10 mA
0
Anzahl der Fehlerstrom-Schutzschalter 30 mA
0
Anzahl der Fehlerstrom-Schutzschalter 100 mA
0
Anzahl der Fehlerstrom-Schutzschalter 300 mA
0
Notschalter
Schutzart (IP)
IP44
Geeignet nach IEC/EN 61439-4
Werkstoff des Gehäuses
sonstige
Breite
1850 mm
Höhe
1371 mm
Tiefe
480 mm
ETIM-Klasse
Baustromverteiler
