Walther Anschlussschrank 55 kVA WA0011

1NH00-100 1NH00-80 1ZP

Walther Anschlussschrank 55 kVA WA0011

1NH00-100 1NH00-80 1ZP

Artikel

350582

Lieferanten Typ

WA0011

Lieferanten Artikel

WA0011

Geschäftskunde werden Shop-Zugang beantragen Onlineshop Login Endverbraucher Händler

Beschreibung

Baustromverteiler System Bosecker
Normen: nach IEC/EN 60 439-4/A1+A2 DIN/VDE 0660, Teil 501/ A1+A2

Serien-Ausstattung:
· Schrank aus elektrolytisch verzinktem Stahlblech, mit Kunststofflackierung RAL 2004
orange
· Kranösen, schwenkbar
· Hauptsicherung als Lasttrennschalter, abschließbar mit Vorhängeschloss
· Untergestell feuerverzinkt mit Laschen für Erdnägel
· Kabelabfangschellen/Zugentlastung
· einheitliches Flanschmaß für CEE-Steckdosen von 16 A bis 125 A, daher einfache
Umrüstung
· großzügige Anschlussräume
· Betriebsspannung: 230/400 V, 50 Hz
· Schutzart: IP44, Messeinrichtung IP54

Anschlussschrank, Anschlussleistung: 55 kVA
inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel

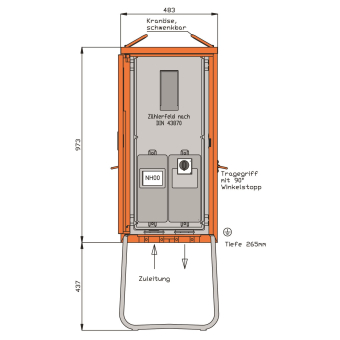

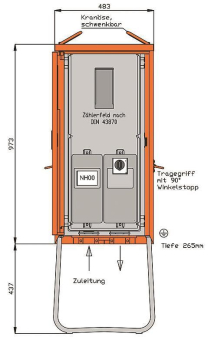

Größe ca.: 970x480x265 mm/H-B-T + Untergestell-Höhe ca.: 435 mm

Bestückung:
1 NH00-Sicherungslasttrennschalter 100 A mit Bügelklemmen 10-50 mm²
1 DS-Zählerplatz ohne Zähler nach DIN 43 870/2
1 NH00-Lasttrennschalter mit Sicherungen 80 A mit Bügelklemmen 10-50 mm²

Hersteller-Seite

Artikeleigenschaften

Zolltarif-Nr.

85371098

Ursprungs-Land

WEEE-Land

WEEE-Nummer

22131895

Ausführung

Anschlussschrank

Bemessungsspannung

230/400 V

Bemessungsstrom

80 A

Anschlussleistung

55 kVA

Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 24 V / 2-polig (L, N)

Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 230 V / 3-polig (L, N, PE)

Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 230 V / 5-polig (1, 2, 3, N, PE)

Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 400 V / 4-polig (1, 2, 3, PE)

Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 400 V / 5-polig (1, 2, 3, N, PE)

Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 230 V / 4-polig (1, 2, 3, PE)

Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 400 V / 4-polig (1, 2, 3, PE)

Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 400 V / 5-polig (1, 2, 3, N, PE)

Anzahl der CEE-Steckdosen (IEC 60309) 64 A / 230 V / 4-polig (1, 2, 3, PE)

Anzahl der CEE-Steckdosen (IEC 60309) 63 A / 400 V / 5-polig (1, 2, 3, N, PE)

Anzahl der CEE-Steckdosen (IEC 60309) 125 A / 230 V / 4-polig (1, 2, 3, PE)

Anzahl der CEE-Steckdosen (IEC 60309) 125 A / 400 V / 5-polig (1, 2, 3, N, PE)

Anzahl der Schutzkontaktsteckdosen CEE 7/3 (Typ F)

Anzahl der Steckdosen Schweizer Norm Typ 13

Anzahl der Steckdosen Schweizer Norm Typ 15

Anzahl der Steckdosen Schweizer Norm Typ 23

Anzahl der Steckdosen Schweizer Norm Typ 25

Anzahl der Zählerfelder

Hauptschalter

Leistungsschalter

Hauptschalter-Bemessungsstrom

80 A

Anzahl der Pole Hauptschalter

Anzahl der Leitungsschutzschalter

Anzahl der Fehlerstrom-Schutzschalter 10 mA

Anzahl der Fehlerstrom-Schutzschalter 30 mA

Anzahl der Fehlerstrom-Schutzschalter 100 mA

Anzahl der Fehlerstrom-Schutzschalter 300 mA

Notschalter

Schutzart (IP)

IP44

Geeignet nach IEC/EN 61439-4

Werkstoff des Gehäuses

Stahl

Breite

483 mm

Höhe

973 mm

Tiefe

702 mm
