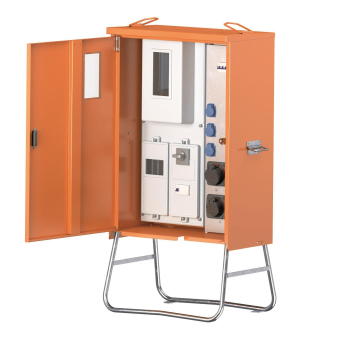

Walther Anschlussverteiler WAV0100R1

22kVA Zählerpl.RCD Typ B 5 LS 3 CEE-Abg

Artikel
5607236
Lieferanten Typ
WAV0100R1
Lieferanten Artikel
WAV0100R1

Beschreibung

Anschlussverteilerschrank, Anschlussleitung: 24 kVA/22 kVA

· Nach IEC61439-4 und DIN/VDE 43868/1
· Gehäuse (H14) aus elektrolytisch-verzinktem Stahlblech mit schwermetallfreier Kunststoff-Lackierung
· Farbe: RAL 2004 -reinorange-
· mit Einfachtür, Federfallriegel für Vorhängeschloss und Griffmulde
· mit Kranösen und seitlichen Tragegriffen
· inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel
· Einbauten bis einschließlich RCD-Schutzschalter im Isolierstoffgehäuse
· Schutzart : IP44
· Messeinrichtung Schutzart : IP54

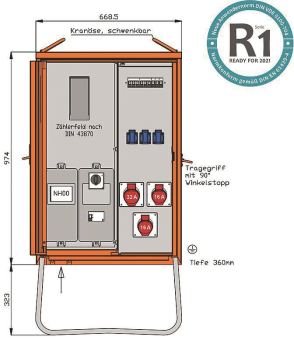

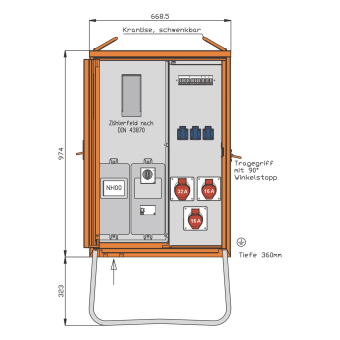

· Größe (HxBxT) ca.: 974x669x360 mm/+ Untergestell-Höhe ca.: 323 mm
· Bemessungsspannung: 230/400 V
· Maße (HxBxT): 1297x669x360 mm

Anschluss:
1 NH00-Sicherungslasttrennschalter 63 A mit Bügelklemmen 10-50 mm2

Messung:
1 DS-Zählerplatz ohne Zähler nach DIN 43870/2

Abgang/Absicherung:
1 NH00-Lasttrennschalter mit Sicherungen 32 A
1 RCD-Schutzschalter 4-polig 40 A/30 mA -B-
1 CEE-Anbaudose 32 A 5-polig 400 V 6 h
ohne Vorsicherung -direkt ab RCD-
2 CEE-Anbaudosen 16 A 5-polig 400 V 6 h
mit je 1 Leitungsschutzschalter (MCB) 3-polig 16 A -C-
3 Schutzkontaktsteckdosen 16 A 2-polig 230 V
mit je 1 Leitungsschutzschalter (MCB) 1-polig 16 A -C-

Hersteller-Seite

Artikeleigenschaften

Zolltarif-Nr.
85371098
Ursprungs-Land
DE
WEEE-Land
DE
WEEE-Nummer
22131895
Ausführung
Anschlussverteilerschrank
Bemessungsstrom
32 A
Anschlussleistung
22 kVA
Anzahl der CEE-Steckdosen 16 A / 24 V / 2-polig
0
Anzahl der CEE-Steckdosen 16 A / 230 V / 3-polig
0
Anzahl der CEE-Steckdosen 16 A / 400 V / 4-polig
0
Anzahl der CEE-Steckdosen 16 A / 400 V / 5-polig
2
Anzahl der CEE-Steckdosen 32 A / 400 V / 4-polig
0
Anzahl der CEE-Steckdosen 32 A / 400 V / 5-polig
1
Anzahl der CEE-Steckdosen 63 A / 400 V / 5-polig
0
Anzahl der CEE-Steckdosen 125 A / 400 V / 5-polig
0
Anzahl der SCHUKO-Steckdosen
3
Anzahl der Steckdosen Schweizer Norm Typ 13
0
Anzahl der Steckdosen Schweizer Norm Typ 15
0
Anzahl der Steckdosen Schweizer Norm Typ 23
0
Anzahl der Steckdosen Schweizer Norm Typ 25
0
Anzahl der Zählerfelder
1
Anzahl der Leitungsschutzschalter
5
Anzahl der Pole Hauptschalter
3
Hauptschalter-Bemessungsstrom
32 A
Anzahl der Fehlerstrom-Schutzschalter 10 mA
0
Anzahl der Fehlerstrom-Schutzschalter 30 mA
1
Anzahl der Fehlerstrom-Schutzschalter 300 mA
0
Schutzart (IP)
IP44
Bemessungsspannung
230/400 V
Breite
669 mm
Höhe
1297 mm
Tiefe
360 mm
Werkstoff des Gehäuses
Stahlblech
