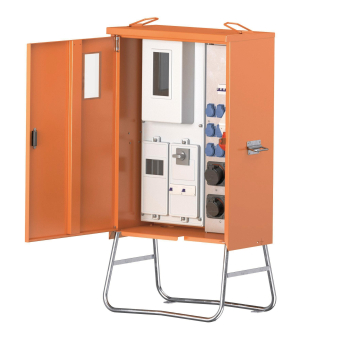

Walther Anschlussverteiler WAV0170R1
44kVA Zählerpl.2 RCDs Typ B 9 LS 4
Beschreibung
Anschlussverteilerschrank, Anschlussleitung: 44 kVA
· nach IEC61439-4 und DIN/VDE 43868/1
· Gehäuse (H14) aus elektrolytisch-verzinktem Stahlblech
· mit schwermetallfreier Kunststoff-Lackierung
· Farbe: RAL 2004 - reinorange-
· mit Einfachtür, Federfallriegel für Vorhängeschloss und Griffmulde
· mit Kranösen und seitlichen Tragegriffen
· inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel
· Einbauten bis einschließlich RCD-Schutzschalter im Isolierstoffgehäuse
· Schutzart: IP44
· Messeinrichtung Schutzart: IP 54

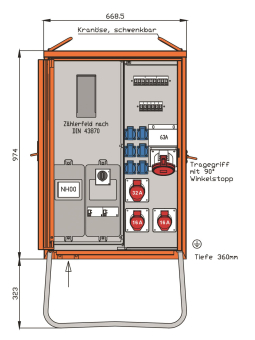

· Maße (HxBxT): 974x669x360 mm + Untergestell-Höhe ca.: 323 mm
Anschluss:
1 NH00-Sicherungslasttrennschalter 80 A
mit Bügelklemmen 10-50 mm2
Messung:
1 DS-Zählerplatz ohne Zähler nach DIN 43870/2
Abgang/Absicherung
1 Leistungsschalter 3-polig 63 A
mit thermisch-magnetischem Auslöser
1 RCD-Schutzschalter 4-polig 63 A/300 mA -B-
1 CEE-Anbaudose 63 A 5-polig 400 V 6 h
ohne Vorsicherung -direkt ab RCD-
1 RCD-Schutzschalter 4-polig 63 A/30 mA -B-
1 CEE-Anbaudose 32 A 5-polig 400 V 6 h
mit Leitungsschutzschalter (MCB) 3-polig 32 A -C-
2 CEE-Anbaudosen 16 A 5-polig 400 V 6 h
mit je 1 Leitungsschutzschalter (MCB) 3-polig 16 A -C-
6 Schutzkontaktsteckdosen 16 A 2-polig 230 V
mit je 1 Leitungsschutzschalter (MCB) 1-polig 16 A -C-
