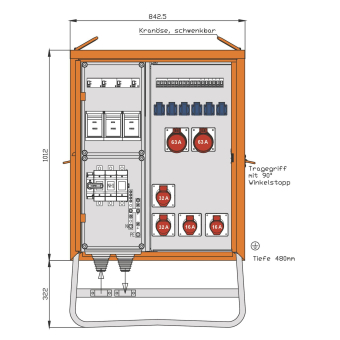

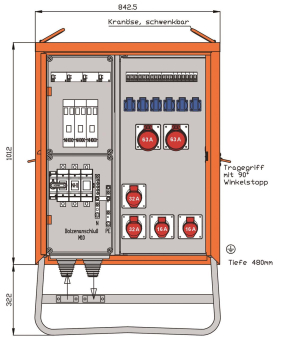

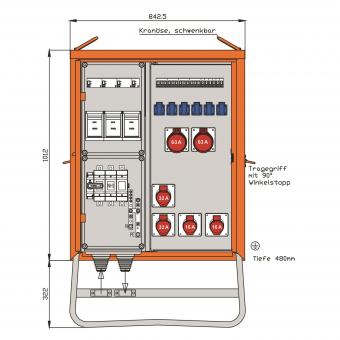

Walther Verteilerschrank 111kVA WV0528R1
3 RCDs Typ B RCD Typ A 10 LS 6
Beschreibung
Verteilerschrank, Anschlussleitung: 111 kVA
· nach IEC61439-4
· Gehäuse (H22) aus elektrolytisch-verzinktem Stahlblech
· mit schwermetallfreier Kunststoff-Lackierung
· Farbe: RAL 2004 -reinorange-
· mit Einfachtür, Federfallriegel für Vorhängeschloss und Griffmulde mit Kranösen und seitlichen Tragegriffen
· inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel
· Einbauten bis einschließlich RCD-Schutzschalter im Isolierstoffgehäuse
· Schutzart : IP44
· Größe (HxBxT) ca.: 1012x843x480 mm + Untergestell-Höhe ca.: 322 mm
Anschluss:
1 Lasttrennschalter mit Sicherungen 160 A
mit Bolzenanschluss M10
Abgang/Absicherung:
2 RCD-Schutzschalter 4P 63 A/300 mA -B-
mit je 1 Sicherungselement 3-polig 63 A (E33)
2 CEE-Anbaudosen 63 A 5-polig 400 V 6 h
ohne Vorsicherungen -direkt ab RCD-
1 RCD-Schutzschalter 4-polig 63 A/30 mA -B-
mit NH000-Sicherungslasttrennschalter 63 A
2 CEE-Anbaudosen 32 A 5-polig 400 V 6 h
mit je 1 Leitungsschutzschalter (MCB) 3-polig 32 A -C-
2 CEE-Anbaudosen 16 A 5-polig 400 V 6 h
mit je 1 Leitungsschutzschalter (MCB) 3-polig 16 A -C-
1 RCD-Schutzschalter 4-polig 40 A/30 mA -A-
6 Schutzkontaktsteckdosen 16 A 2-polig 230 V
mit je 1 Leitungsschutzschalter (MCB) 1-polig 16 A -C-
