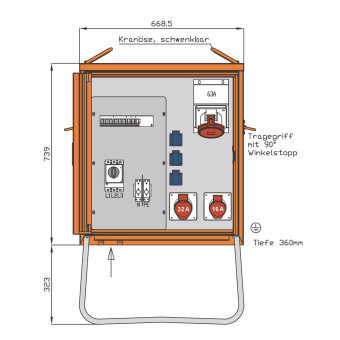

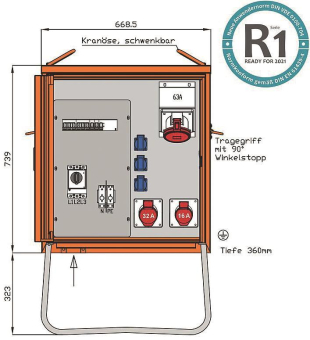

Walther Verteilerschrank 44kVA WV0359R1
Beschreibung
Verteilerschrank, Anschlussleitung: 44 kVA
· nach IEC61439-4
· Gehäuse (H06) aus elektrolytisch-verzinktem Stahlblech
· mit schwermetallfreier Kunststoff-Lackierung
· Farbe: RAL 2004 -reinorange-
· mit Einfachtür, Federfallriegel für Vorhängeschloss und Griffmulde mit Kranösen und seitlichen Tragegriffen
· inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel
· Einbauten bis einschließlich RCD-Schutzschalter im Isolierstoffgehäuse
· Schutzart : IP44
· Größe (HxBxT) ca.: 739x669x360 mm + Untergestell-Höhe ca.: 323 mm
Anschluss:
1 Leistungsschalter 3-polig, 63 A
mit thermisch-magnetischem Auslöser
mit Rahmenklemmen 10-50 mm2
Abgang/Absicherung:
1 RCD-Schutzschalter 4-polig 63 A/30 mA -B-
1 CEE-Anbaudose 63 A 5-polig 400 V 6 h
ohne Vorsicherung -direkt ab RCD-
1 CEE-Anbaudose 32 A 5-polig 400 V 6 h
mit Leitungsschutzschalter (MCB) 3-polig 32 A -C-
1 CEE-Anbaudose 16 A 5-polig 400 V 6 h
mit Leitungsschutzschalter (MCB) 3-polig 16 A -C-
3 Schutzkontaktsteckdosen 16 A 2-polig 230 V
mit je 1 Leitungsschutzschalter (MCB) 1-polig 16 A -C-
