Walther Verteilerschrank WV0526PUR1

Container 69kVA RCD Typ B RCD Typ A 12

Artikel
5614575
Lieferanten Typ
WV0526PUR1
Lieferanten Artikel
WV0526PUR1

Beschreibung

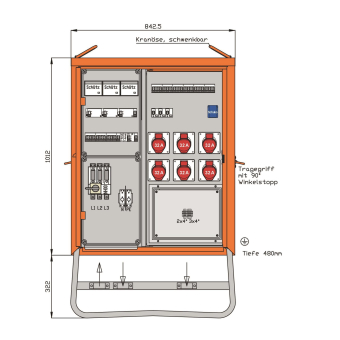

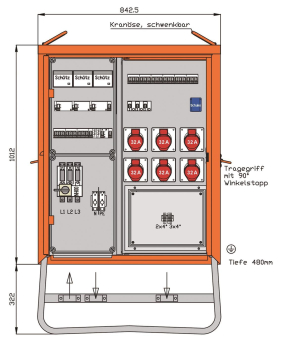

WALTHER Verteilerschrank Anschlussleistung: 69kVA nach IEC61439-4 Gehäuse (H22) aus elektrolytisch-verzinktem Stahlblech mit schwermetallfreier Kunststoff-Lackierung Farbe: RAL 2004 -reinorange- mit Einfachtür, Federfallriegel für Vorhängeschloss und Griffmulde mit Kranösen und seitlichen Tragegriffen inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel Einbauten bis einschließlich RCD-Schutzschalter im Isolierstoffgehäuse Schutzart: IP 44 Größe ca.: 1012 x 843 x 480mm / H-B-T + Untergestell-Höhe ca.: 322mm Anschluss: 1 NH00-Lasttrennschalter mit Sicherungen 100A mit Bügelklemmen 10-50qmm Abgang / Absicherung: 1 Leitungsschutzschalter (MCB) 1P 10A -B- -als Steuersicherung- 3 Steuerschalter # Doepke RSS016-300 2 Zeitrelais # Eltako MFZ12 3 Schütze # ABB A45 ? 4P 63A 3 Leuchtmelder # Doepke RL230-1 -grün- 3 Leitungsschutzschalter (MCB) 3P 50A -C- 3 RCD-Schutzschalter 4P 63A/30mA -B- mit Hilfskontakt 6 CEE-Anbaudosen 32A 5P 400V 6h mit je 1 Leitungsschutzschalter (MCB) 3P 32A -C- 1 RCD-Schutzschalter 2P 25A/30mA -A- 1 Schutzkontaktsteckdose 16A 2P 230V mit Leitungsschutzschalter (MCB) 1P 16A -C- 1 Steuerklemme 2 x 4qmm für Hilfskontakte 1 Leitungsschutzschalter (MCB) 1P 16A -C- mit Abgangsklemme 3 x 4qmm

Hersteller-Seite

Artikeleigenschaften

Zolltarif-Nr.
85371098
Ursprungs-Land
DE
WEEE-Land
DE
WEEE-Nummer
22131895
Ausführung
Verteilerschrank
Bemessungsspannung
230/400 V
Bemessungsstrom
100 A
Anschlussleistung
69 kVA
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 24 V / 2-polig (L, N)
0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 230 V / 3-polig (L, N, PE)
0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 230 V / 5-polig (1, 2, 3, N, PE)
0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 400 V / 4-polig (1, 2, 3, PE)
0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 400 V / 5-polig (1, 2, 3, N, PE)
0
Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 230 V / 4-polig (1, 2, 3, PE)
0
Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 400 V / 4-polig (1, 2, 3, PE)
0
Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 400 V / 5-polig (1, 2, 3, N, PE)
6
Anzahl der CEE-Steckdosen (IEC 60309) 64 A / 230 V / 4-polig (1, 2, 3, PE)
0
Anzahl der CEE-Steckdosen (IEC 60309) 63 A / 400 V / 5-polig (1, 2, 3, N, PE)
0
Anzahl der CEE-Steckdosen (IEC 60309) 125 A / 230 V / 4-polig (1, 2, 3, PE)
0
Anzahl der CEE-Steckdosen (IEC 60309) 125 A / 400 V / 5-polig (1, 2, 3, N, PE)
0
Anzahl der Schutzkontaktsteckdosen CEE 7/3 (Typ F)
1
Anzahl der Steckdosen Schweizer Norm Typ 13
0
Anzahl der Steckdosen Schweizer Norm Typ 15
0
Anzahl der Steckdosen Schweizer Norm Typ 23
0
Anzahl der Steckdosen Schweizer Norm Typ 25
0
Anzahl der Zählerfelder
0
Hauptschalter
NH00
Hauptschalter-Bemessungsstrom
100 A
Anzahl der Pole Hauptschalter
3
Anzahl der Leitungsschutzschalter
12
Fehlerstrom-Typ
B
Anzahl der Fehlerstrom-Schutzschalter 10 mA
0
Anzahl der Fehlerstrom-Schutzschalter 30 mA
4
Anzahl der Fehlerstrom-Schutzschalter 100 mA
0
Anzahl der Fehlerstrom-Schutzschalter 300 mA
0
Notschalter
Schutzart (IP)
IP44
Geeignet nach IEC/EN 61439-4
Werkstoff des Gehäuses
Stahl
Breite
843 mm
Höhe
1334 mm
Tiefe
480 mm
