Beschreibung

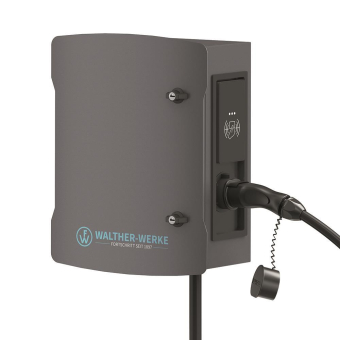

Wallbox smartEVO 22 mit 1 Ladekupplung max. 22 kW und PLC ISO 15118
Ausstattungsmerkmale:
Ladung nach Mode 3 nach IEC 61851
Steckvorrichtungen nach IEC 62196
1x Ladeleitung mit 7,5 m Leitungslänge Ladekupplung Typ 2
Ladeleistung bis zu 22kW
3 Status-LED´s im seitlichen Panel zur Anzeige des aktuellen Status des Ladepunktes, Authentifizierung über seitlich angebrachtes RFID-Panel, Powerline Communication (PLC) gemäß ISO 15118 ermöglicht Plug & Charge und bidirektionale Kommunikation mit dem Fahrzeug. Anbindung an Energiemanagementsysteme (EMS) Kommunikationsprotokoll EEBUS Anbindung an SMA-Kommunikationsprotokoll und TQ-Energiemanagement, integrierter Webserver, Update Firmware-Version sowie Steuerung/Wartung per Remotezugriff. Ethernet-Schnittstelle einschl. AMJ-Modul zur Anbindung an festverlegtes Datenkabel, Smart-Grid-Fähigkeit durch OCPP 1.5 & 1.6 (JSON & SOAP), Lokales dynamisches Lastmanagement (DLM) einschl. Schieflasterkennung (Phasengenaues Regeln) zur effizienten Nutzung der verfügbaren Ladeleistung mit bis zu 250 Ladepunkte. Zuordnung von Master- und Slave-Ladepunkten über die Konfigurationsoberfläche möglich, bidirektionaler Energiezähler (MID-zertifiziert), Permanente PE-Überwachung, 6 mA DC-Fehlerstromüberwachung, integrierter Fehlerstromschutzschalter, Leitungsschutzschalter, integrierte 2-stufige Temperaturüberwachung.
· Robustes und witterungsbeständiges Gehäuse
· Verzinktes Pulverbeschichtetes Stahlblechgehäuse in Eisenglimmergrau (DB703)
· Abschließbare Tür mit integriertem Designschild und Walther-Werke Schriftzug
· Leichte Montage durch 3 Punkt Wandbefestigung
· max. Anschluss der Versorgungsleitung bei NYY-J 1x5x10 mm2
Mitgeliefertes Zubehör
2 RFID- Karten Mifare-Classic
2 Schlüssel
1x AMJ-Modul
Sicherheitshinweis
Schaltplan (allpolig)
Stückprüfnachweis
Checkliste Funktionsprüfung
Optional erhältlich:
Stele
einseitige Ausführung: 98900026
beidseitige Ausführung: 98900027
Erdstück: E8ES
