Umsetzung der Anforderungen des §14a EnWG nach TAB Avacon, TAB Netze BW, SH-Netz und Konzept BDEW

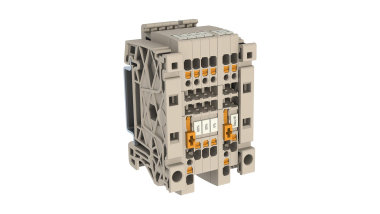

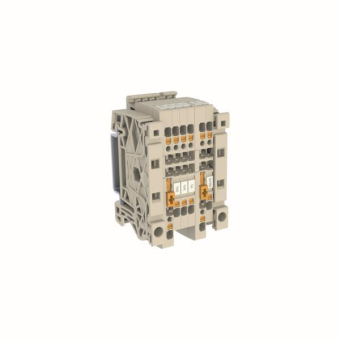

Die vorkonfektionierte Steuersignal-Klemmleiste mit 6 Reihenklemmen und PUSH IN-Anschlusstechnologie bietet Platz für den Anschluss der Steuerleitung. Die Klemmleiste beinhaltet Markierer und Endwinkel und kann direkt im Schaltschrank verbaut werden.

UNSM - Spannungsanschluss Netzsicherheitsmanagment (NSM) Erzeugungseinheit zur Steuerbox / Steuereinrichtung
2 - Steuersignal zur Reduzierung Wirkleistungseinspeisung auf 60%
3 - Steuersignal zur Reduzierung Wirkleistungseinspeisung auf 30%
4 - Steuersignal zur Reduzierung Wirkleistungseinspeisung auf 0%
5 - UsteuVE - Spannungsanschluss von steuVE zur Steuerbox / Steuereinrichtung
6 - steuVE - Steuersignal zur steuerbaren Verbrauchseinrichtung
