Beschreibung

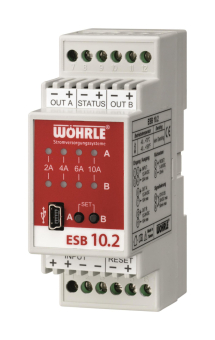

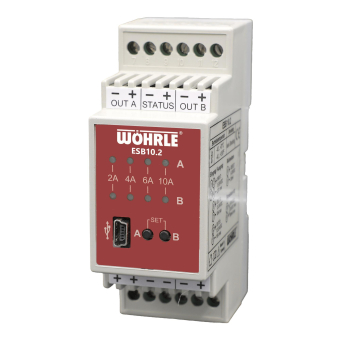

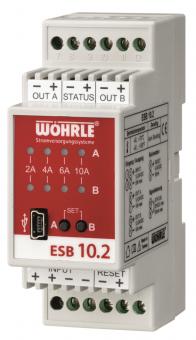

Ultrakompakter elektronischer DC Strombegrenzer mit zwei Kanälen zum selektiven Abschalten von überlasteten Strompfaden
Eigenschaften
zwei unabhängige Kanäle pro Gerät
bis zu 10A pro Kanal
4 Auslöseströme und 4 Auslösecharakteristik 16 Gerätetypen in einem
Signalisierung und Rücksetzen über herausgeführte Kontakte
Automatisches Zurücksetzen nach 20s (max. 3x in Folge)
Klassische Leitungsschutzschalter-Bauform
Technische Daten
Eingangsspannung Nennspannung: 10-31 VDC
Eingangsstrom Max 20 A
Auslöseschwellen 2A / 4A / 6A / 10A pro Kanal benutzereinstellbar über Fronttasten oder USB
Aktive Strombegrenzung 1,5 x IN (2A / 4A / 6A), 1,2 x IN (10A)
Auslösecharakteristik (s. Auslösezeit) superflink, flink, mittelträge, träge
Wartezeit nach Abschalten eines Kanals 20 s (Überlast / Kurzschluss)
Leitungswiderstand < 25m?
Wirkungsgrad > 98,5%
Verlustleistung < 5,5 W
Standby-Leistung < 1 W
Maximale kapazitive Last > 40.000?F (pro Kanal bei 24 VCD)
Rückstrom Keine Begrenzung bei Rückströmen von der Last zur Quelle
