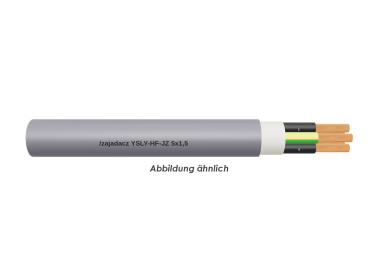

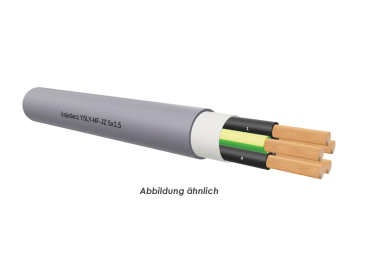

Schleppkettenleitungen PVC YSLY-HF-JZ
Anwendung:
PVC Schleppkettenleitungen eignen sich als Mess-, Steuer- und Regelleitungen im Werkzeugmaschinenbau, im Anlagen- und Apparatebau und in der Transport- und Födertechnik. Besonders geeignet sind diese Leitungen in Kabelschleppketten, an Montagebändern und in der Robotertechnik, sowie bei ständiger Biegebeanspruchung und dauernd bewegten Stromabnehmern. Verlegung in trockenen und feuchten Räumen, jedoch nicht im Freien.
Aufbau:
Leiter: Kupferlitze blank,
feinstdrähtig nach VDE 0295 Kl. 6
Aderisolation: PVC
Aderkennzeichnung: VDE 0293-308
JZ = schwarze Adern mit
fortlaufendem Ziffernaufdruck
und grün-gelben Schutzleiter
OZ = schwarze Adern mit
fortlaufendem Ziffernaufdruck
ohne Schutzleiter
Verseilung: in extrem kurzen Schlaglängen
in Lagen verseilt
Vliesbandierung
Mantel: PVC-Mischung
Farbe: grau
Technische Daten: bis 0,75 mm ab 1,0 mm
Nennspannung: 300/500 V 500/750 V
Prüfspannung: 2000 V 3000 V
Temperaturbereich: -5 °C bis +70 °C (bewegt)
-40 °C bis +70 °C (nicht bewegt)
Biegeradius: 10 x Leitungsdurchmesser (bewegt)
7,5 x Leitungsdurchmesser (fest verlegt)
Flammwidrigkeit: nach VDE 0472 T.
804 Prüfart B (=IEC 332-1)
Produktvorteile:
· hohe Flexibilität
· kleiner Biegeradius
