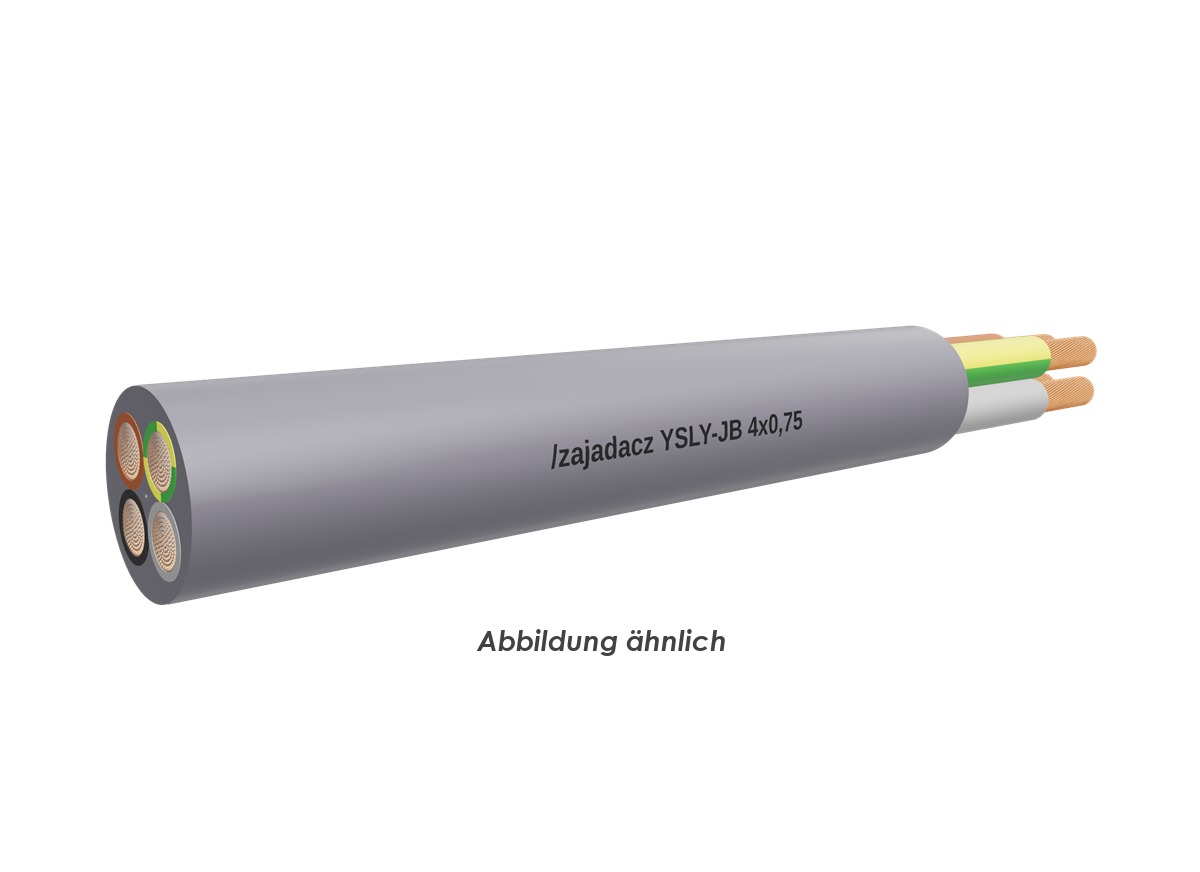

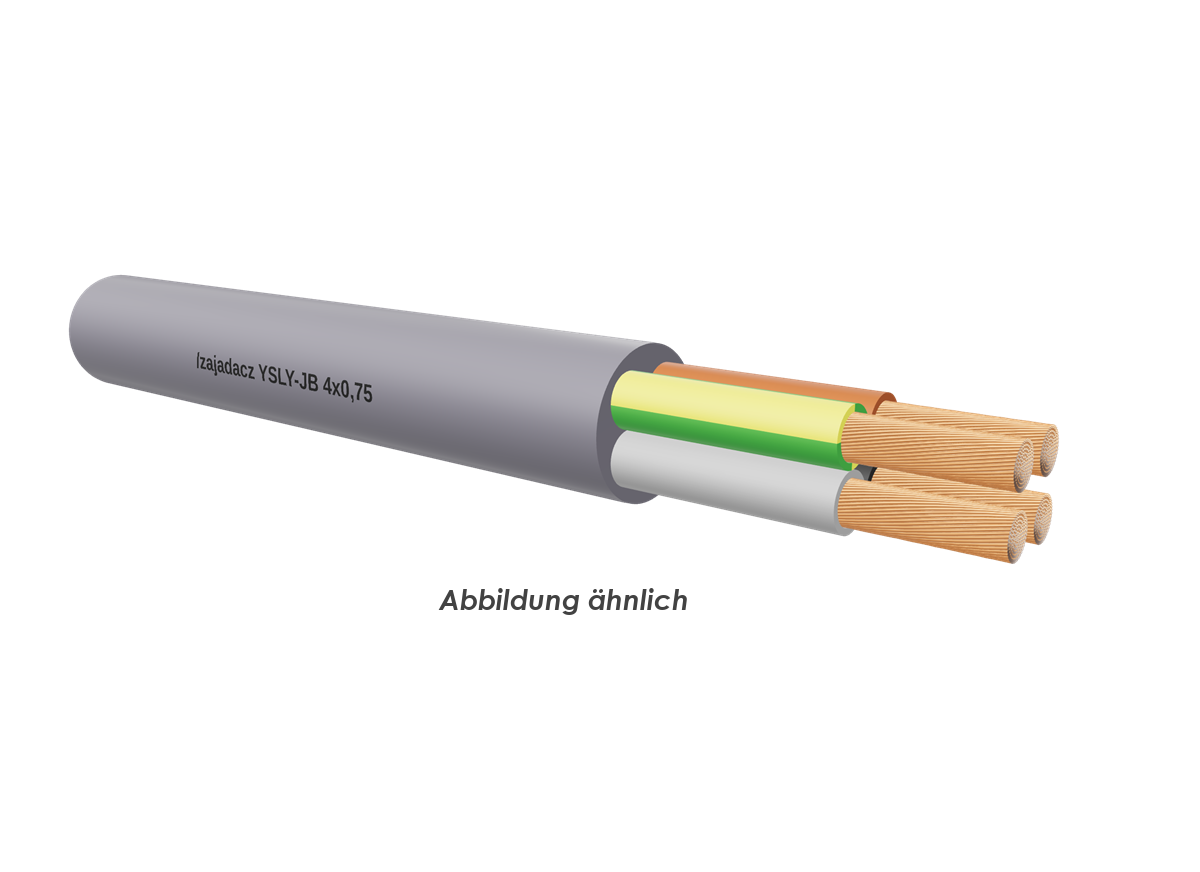

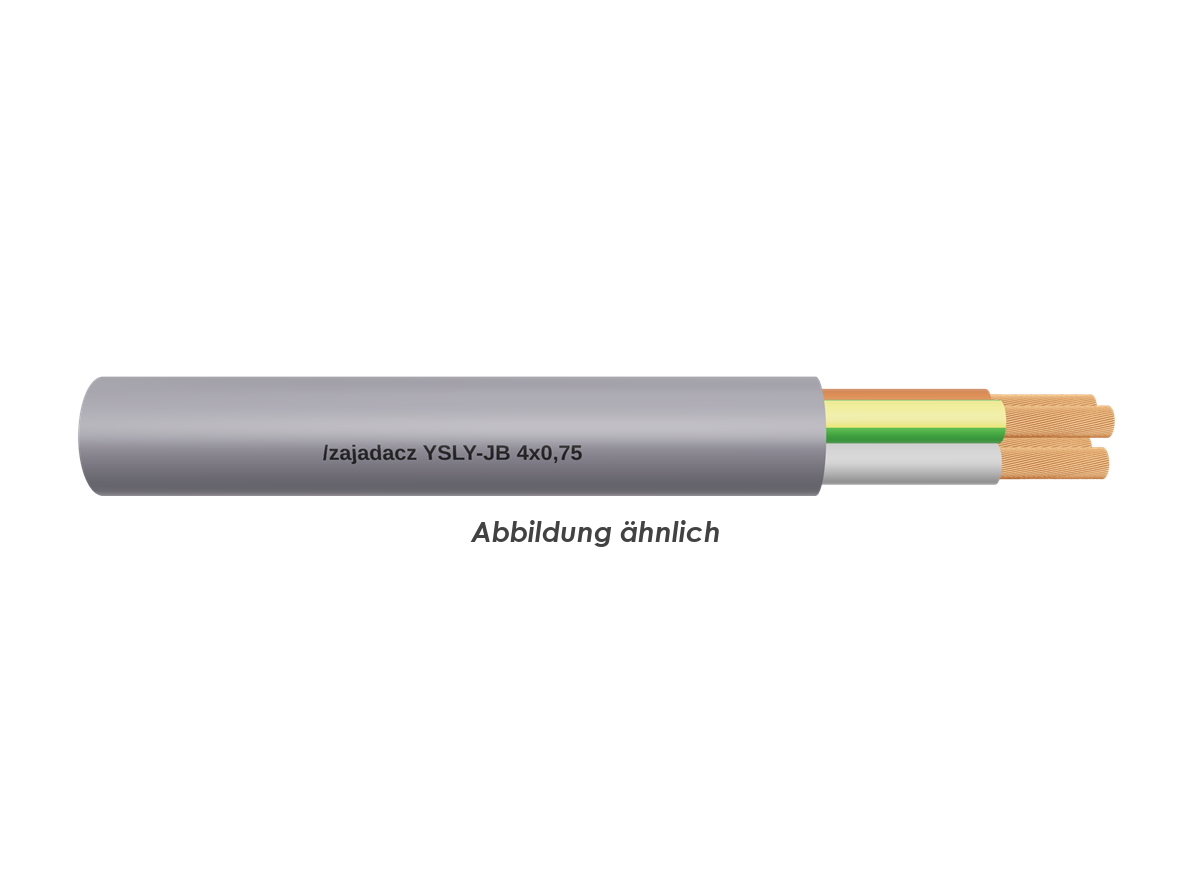

YSLY-JB 4x0,75 Eca Ring 100m

farbcodiert mit Schutzleiter

Artikel
108942
Lieferanten Typ
YSLY-JB 4x0,75
Lieferanten Artikel
YSLY-JB4x0,75RG

Beschreibung

Steuerleitung mit farbigen Adern YSLY-JB/YSLY-OB
Anschluss- und Verbindungsleitung für Steuergeräte an Werkzeugmaschinen, Fließ- und Montagebändern, Förderanlagen, im Anlagenbau usw. Geeignet für feste Verlegung und flexible Anwendung, bei freier Bewegung ohne Zugbeanspruchung und ohne zwangsweise Bewegungsführung. Die Steuerleitung kann in trockenen, feuchten und nassen Räumen bei mittleren mechanischen Beanspruchungen eingesetzt werden.

Leiter: Kupferlitze blank, feindrähtig
 nach VDE 0295 Kl. 5
Aderisolation: PVC
Aderkennzeichnung: VDE 0293-308
 JB = farbige Adern
 und grün-gelben Schutzleiter
 OB = farbige Adern ohne Schutzleiter
 in Lagen verseilt
Mantel: PVC
Farbe: grau

Nennspannung: 300/500 V
Prüfspannung: 4000 V
Temperaturbereich: - 5 °C – + 70 °C (bewegt)
 -40 °C – + 80 °C (nicht bewegt)
Biegeradius: 4 x Leitungsdurchmesser
 (fest verlegt)
 15 x Leitungsdurchmesser
 (flexibler Einsatz)
Flammwidrigkeit: nach VDE 0472 T.
 804 Prüfart B (IEC = 332-1)
Eigenschaften: YSLY-Steuerleitungen sind
 weitgehend beständig gegen die
 Einwirkung von Chemikalien wie
 Säuren und Laugen und
 bestimmte Kohlenwasser-
 stoffverbindungen
YSLY-JB/YSLY-OB
Aderzahl x Nennquerschnitt qmm: 4G0,75
Cu-Zahl (Kg/%m): 2,88
Außendurchmesser ca.: 6,20
Gewicht (kg/%m) ca.: 6,60

Artikeleigenschaften

Klasse (EEK /BSK)
BSK E
Zolltarif-Nr.
85444991
Leiter-Nennquerschnitt
0,75 qmm
Leiter-Klasse
Kl.5 = feindrähtig
Ader-Zahl
4
Verseilelement
nein
Ader-Isolation
PVC
Ader-Kennzeichnung
Farbe
Schutzleiter
Schirm über Verseilelement
ohne
Schirm über Verseilung
ohne
Mantel-Material
PVC
Mantel-Farbe
grau
Halogenfrei nach EN 50267-2-2
Flammwidrig
nach EN 60332-1-2
Raucharm nach EN 61034-2
Kältebeständig nach EN 60811-1-4
Ölbeständig nach EN 60811-2-1
Außendurchmesser ca.
6,20 mm
Zul. Kabelaußentemperatur, in Bewegung
-5 - +70 °C
Zul. Kabelaußentemperatur, fest verlegt
-40 - +80 °C
Nennspannung U
500 V
