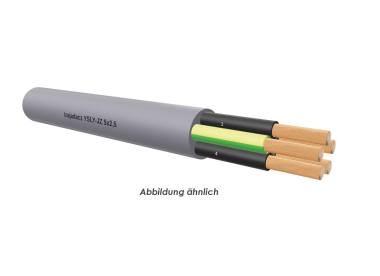

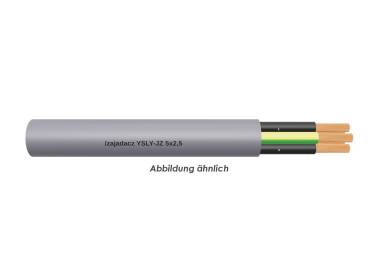

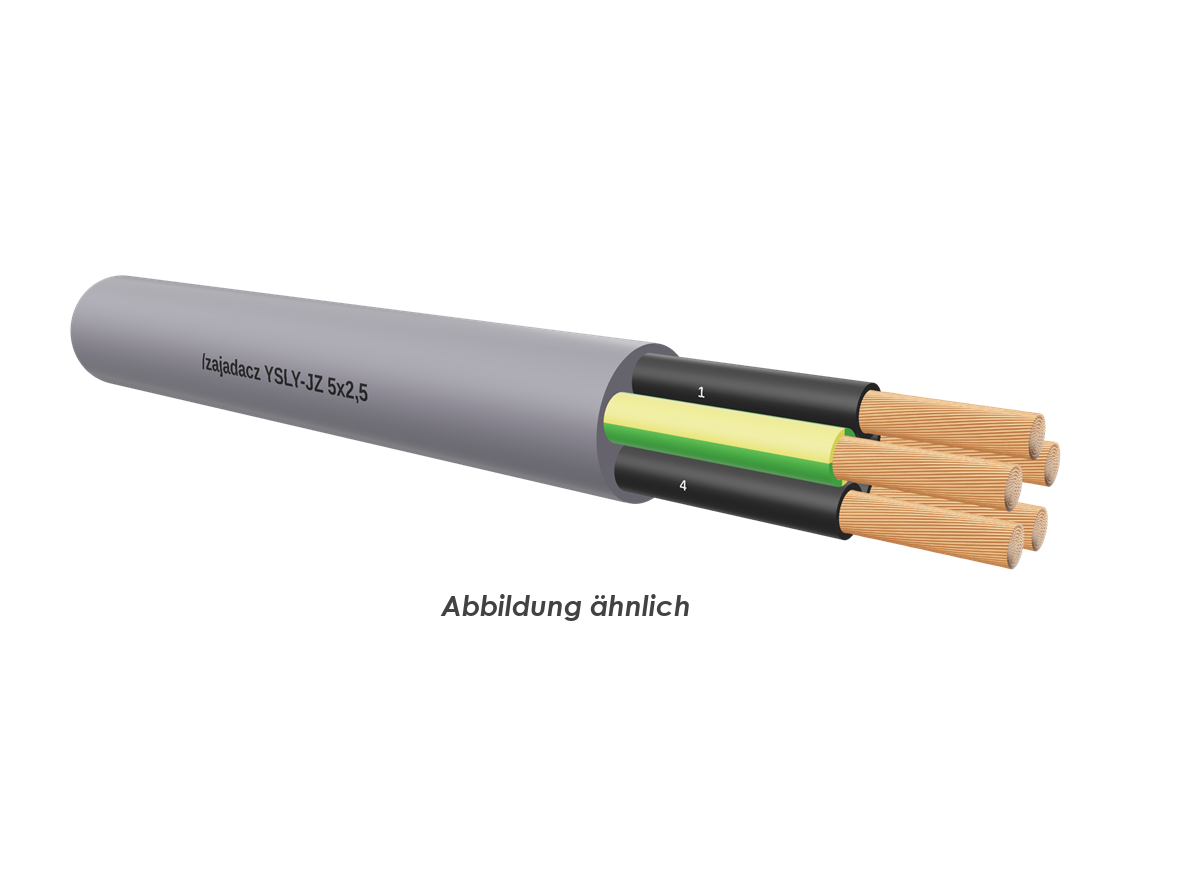

YSLY-JZ 5x2,5 Eca Ring 100m

zahlencodiert mit Schutzleiter

Artikel
2175183
Lieferanten Typ
YSLY-JZ 5x2,5
Lieferanten Artikel
YSLY-JZ5x2,5RG
Ersatzartikelnummer

Beschreibung

Steuerleitung mit nummerierten Adern YSLY-JZ/YSLY-OZ
Anwendung:
Steuerleitung für Steuergeräte an Werkzeugmaschinen, Fließ- und Montagebändern, Förderanlagen, im Anlagenbau usw. Geeignet für feste Verlegung und flexible Anwendung, bei freier Bewegung ohne Zugbeanspruchung und ohne zwangsweise Bewegungsführung bei mittleren mechanischen Beanspruchungen. Die Steuerleitung kann in trockenen, feuchten und nassen Räumen eingesetzt werden

Aufbau:
Leiter: Kupferlitze blank, feindrähtig
 nach VDE 0295 Kl. 5
Aderisolation: PVC
Aderkennzeichnung: VDE 0293-308
 JZ = schwarze Adern mit
 fortlaufendem Ziffernaufdruck
 und grün-gelben Schutzleiter
 OZ = schwarze Adern mit
 fortlaufendem Ziffernaufdruck
 ohne Schutzleiter
 in Lagen verseilt
Mantel: PVC mit Aufdruck der Bezeichnung,
 Abmessung und VDE-Reg.-Nr.
Farbe: grau

Technische Daten:
Nennspannung: 300/500 V
Prüfspannung: 4000 V
Temperaturbereich: -5 °C – +70 °C (bewegt)
 -30 °C – +70 °C (nicht bewegt)
Biegeradius: 4 x Leitungsdurchmesser (fest verlegt)
 15 x Leitungsdurchmesser (flexibler Einsatz)
Flammwidrigkeit: nach VDE 0472 T.
 804 Prüfart B (IEC = 332-1)
Eigenschaften: YSLY-Steuerleitungen sind weitgehend beständig gegen die
 Einwirkung von Chemikalien wie Säuren und Laugen und
 bestimmte Kohlenwasserstoffverbindungen
YSLY-JZ/YSLY-OZ
Aderzahl x Nennquerschnitt qmm: 5X2,5
Cu-Zahl (Kg/%m): 12,00
Außendurchmesser ca.: 10,00
Gewicht (kg/%m) ca.: 20,00

Artikeleigenschaften

Klasse (EEK /BSK)
BSK E
Zolltarif-Nr.
85444991
Leiter-Nennquerschnitt
2,50 qmm
Leiter-Klasse
Kl.5 = feindrähtig
Ader-Zahl
5
Verseilelement
nein
Ader-Isolation
PVC
Ader-Kennzeichnung
Ziffern
Schutzleiter
Schirm über Verseilelement
ohne
Schirm über Verseilung
ohne
Mantel-Material
PVC
Mantel-Farbe
grau
Halogenfrei nach EN 50267-2-2
Flammwidrig
nach EN 60332-1-2
Raucharm nach EN 61034-2
Kältebeständig nach EN 60811-1-4
Ölbeständig nach EN 60811-2-1
Außendurchmesser ca.
10,00 mm
Zul. Kabelaußentemperatur, in Bewegung
-5 - +70 °C
Zul. Kabelaußentemperatur, fest verlegt
-40 - +80 °C
Nennspannung U
500 V
