Steuerleitung mit nummerierten Adern YSLY-JZ/YSLY-OZ
Anwendung:

Steuerleitung für Steuergeräte an Werkzeugmaschinen, Fließ- und Montagebändern, Förderanlagen, im Anlagenbau usw. Geeignet für feste Verlegung und flexible Anwendung, bei freier Bewegung ohne Zugbeanspruchung und ohne zwangsweise Bewegungsführung bei mittleren mechanischen Beanspruchungen. Die Steuerleitung kann in trockenen, feuchten und nassen Räumen eingesetzt werden

Aufbau:

Leiter: Kupferlitze blank, feindrähtig
nach VDE 0295 Kl. 5
Aderisolation: PVC
Aderkennzeichnung: VDE 0293-308
JZ = schwarze Adern mit
fortlaufendem Ziffernaufdruck
und grün-gelben Schutzleiter
OZ = schwarze Adern mit
fortlaufendem Ziffernaufdruck
ohne Schutzleiter
in Lagen verseilt
Mantel: PVC mit Aufdruck der Bezeichnung,
Abmessung und VDE-Reg.-Nr.
Farbe: grau

Technische Daten:

Nennspannung: 300/500 V
Prüfspannung: 4000 V
Temperaturbereich: -5 °C – +70 °C (bewegt)
-40 °C – +80 °C (nicht bewegt)
Biegeradius: 4 x Leitungsdurchmesser
(fest verlegt)
15 x Leitungsdurchmesser
(flexibler Einsatz)
Flammwidrigkeit: nach VDE 0472 T.
804 Prüfart B (IEC = 332-1)
Eigenschaften: YSLY-Steuerleitungen sind
weitgehend beständig gegen die
Einwirkung von Chemikalien wie
Säuren und Laugen und bestimmte Kohlenwasserstoffverbindungen

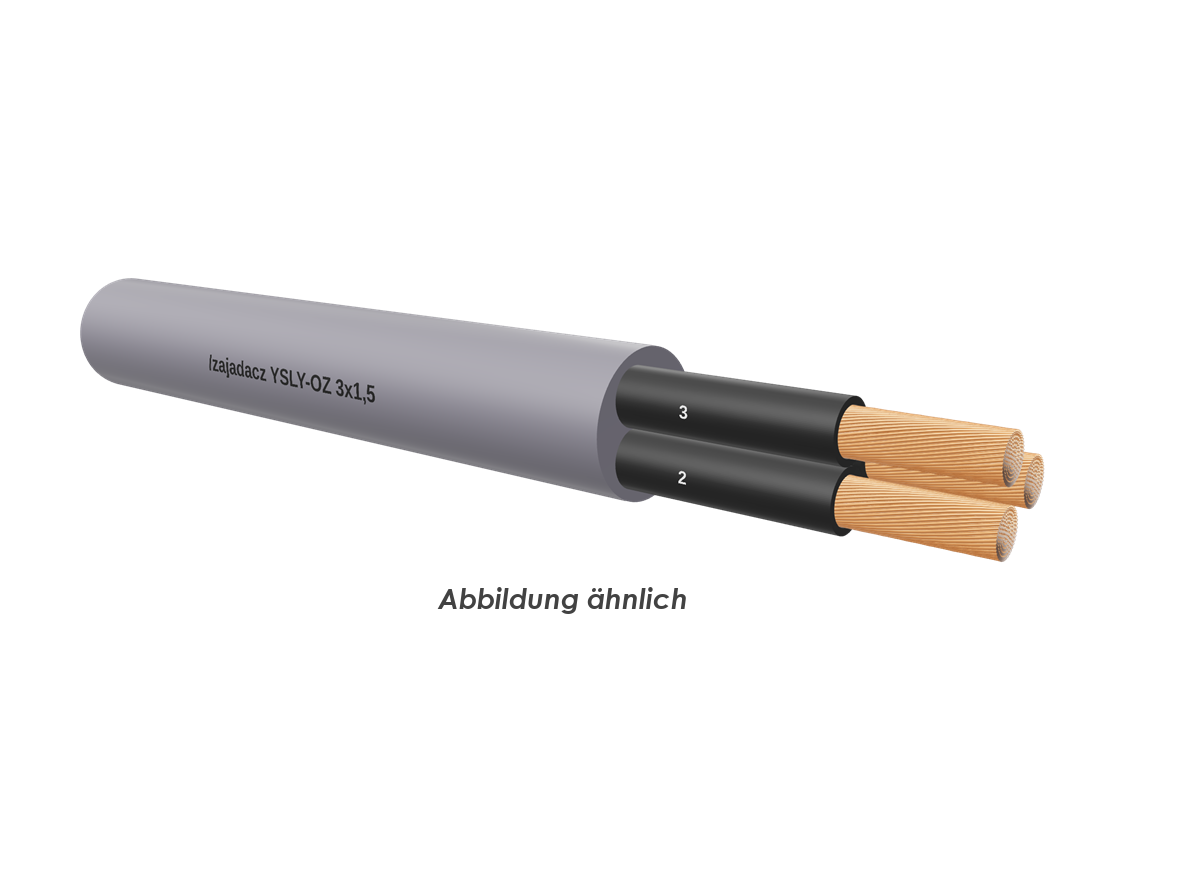

YSLY-JZ/YSLY-OZ
Aderzahl x Nennquerschnitt qmm: 3X1,5 (OZ)
Cu-Zahl (Kg/%m): 4,30
Außendurchmesser ca.: 6,70
Gewicht (kg/%m) ca.: 8,40
