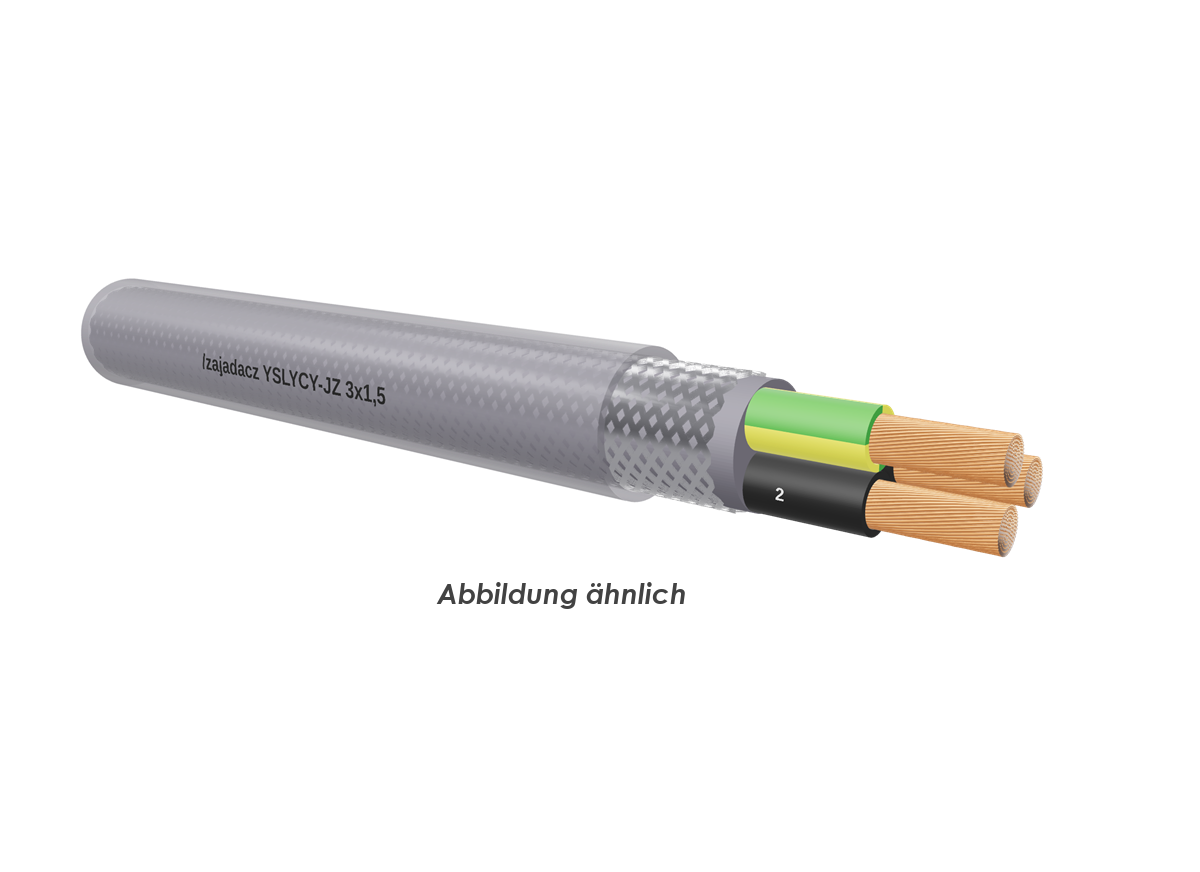

YSLYCY-JZ 3x1,5 transparent Trommel 500m

Cu-Schirm zahlencodiert mit Schutzleiter

Artikel
106901
Lieferanten Typ
YSLYCY-JZ 3x1,5 tran
Lieferanten Artikel
YSLYCY-JZ3x1,5TR

Beschreibung

Steuerleitung YSLYCY-JZ geschirmt

Anwendung:
Steuerleitungen für Steuergeräte an Werkzeugmaschinen, Fließ- und Montagebändern, Förderanlagen, im Anlagenbau usw. Geeignet für feste Verlegung und flexible Anwendung, bei freier Bewegung ohne Zugbeanspruchung und ohne zwangsweise Bewegungsführung. Das Zahlenkabel YSLYCY-JZ kann in trockenen, feuchten und nassen Räumen bei mittleren mechanischen Beanspruchungen eingesetzt werden. Bei Verwendung als Signal- oder Messleitung werden hochfrequente äußere Einflüsse durch den Cu-Schirm abgewehrt.

Aufbau:
Leiter: Kupferlitze blank, feindrähtig
 nach VDE 0295 Kl. 5
Aderisolation: PVC
Aderkennzeichnung: VDE 0293-308
 JZ = schwarze Adern mit fortlaufendem Ziffernaufdruck und grün-gelben Schutzleiter
 OZ = schwarze Adern mit fortlaufendem Ziffernaufdruck ohne Schutzleiter
 in Lagen verseilt
 PVC-Innenmantel grau
Abschirmung: verzinntes Kupfergeflecht
Mantel: PVC
Farbe: transparent

Technische Daten:
Nennspannung: 300/500 V
Prüfspannung: 4000 V
Temperaturbereich: -5 °C  -  +70 °C (bewegt)
Biegeradius: 6 x Leitungsdurchmesser (fest verlegt)
 20 x Leitungsdurchmesser (flexibler Einsatz)
Flammwidrigkeit: nach VDE 0472 T. 804 Prüfart B (IEC = 332-1)
Eigenschaften: YSLY-Steuerleitungen sind weitgehend beständig gegen die Einwirkung von Chemikalien wie Säuren und Laugen und bestimmte Kohlenwasserstoffverbindungen

Artikeleigenschaften

Klasse (EEK /BSK)
BSK E
Zolltarif-Nr.
85444991
Leiter-Nennquerschnitt
1,50 qmm
Leiter-Klasse
Kl.5 = feindrähtig
Ader-Zahl
3
Verseilelement
nein
Ader-Isolation
PVC
Ader-Kennzeichnung
Ziffern
Schirm über Verseilelement
ohne
Schirm über Verseilung
Geflecht
Mantel-Material
PVC
Flammwidrig
nach EN 60332-1-2
Außendurchmesser ca.
8,9 mm
Zul. Kabelaußentemperatur, in Bewegung
-15 - 70 °C
Zul. Kabelaußentemperatur, fest verlegt
-40 - 80 °C
Nennspannung U
500 V
