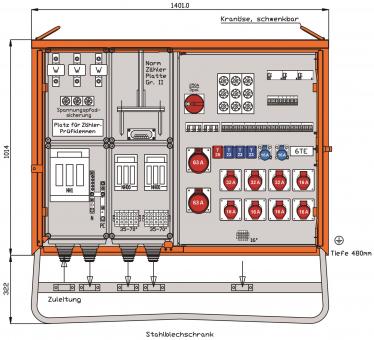

Walther Anschlussverteiler DEM250-W

173kVA

Artikel
5422273
Lieferanten Typ
DEM250-W
Lieferanten Artikel
DEM250-W

Beschreibung

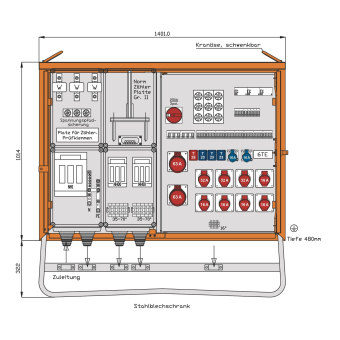

WALTHER Anschlussverteilerschrank Anschlussleistung : 173kVA nach IEC61439-4 Gehäuse (H24-1400) aus elektrolytisch-verzinktem Stahlblech mit schwermetallfreier Kunststoff-Lackierung Farbe: RAL 3000 -feuerrot- mit Doppeltür und 3-Punkt Stangenschloss mit Drehknauf und Vorrichtung für Vorhängeschloss mit Kranösen inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel Einbauten bis einschließlich RCD-Schutzschalter im Isolierstoffgehäuse Schutzart : IP 44 Messeinrichtung Schutzart : IP 54 Größe ca.: 1014 x 1401 x 480mm / H-B-T + Untergestell-Höhe ca.: 322mm Anschluss: 1 NH1-Sicherungslasttrennschalter 250A mit Zugangsklemme 70-150qmm Messung: 1 Spannungspfadsicherung 3P 10A (E27) 1 DS-Zählerplatz ohne Zähler mit Norm-Zähler-Platte Gr. II 1 Wandlerplatz "Schweiz" mit Platz für Zählerprüfklemme Abgang / Absicherung: 2 NH00-Sicherungslasttrennschalter 125A als Kranabgänge mit je 1 Abgangsklemme 5 x 35-70qmm 1 Hauptschalter 3P 250A Typ M+G 1 CEE-Anbaudose 63A 5P 400V 6h 1 Abgangsklemme 5 x 16qmm auf 1 Leitungsschutzschalter (MCB) 3P 63A -C- /25kA 1 CEE-Anbaudose 63A 5P 400V 6h mit Leitungsschutzschalter (MCB) 3P 63A -C- /25kA 2 RCD-Schutzschalter 4P 63A/30mA -A- mit je 1 Sicherungselement 3P 63A (E33) 3 CEE-Anbaudosen 32A 5P 400V 6h mit je 1 Leitungsschutzschalter (MCB) 3P 32A -C- 5 CEE-Anbaudosen 16A 5P 400V 6h mit je 1 Leitungsschutzschalter (MCB) 3P 16A -C- 1 RCD-Schutzschalter 4P 40A/30mA -A- mit Sicherungselement 3P 35A (E33) 2 CEE-Anbaudosen 16A 3P 230V 6h mit je 1 Leitungsschutzschalter (MCB) 1P 16A -C- 1 Anbaudose Typ 25 mit Leitungsschutzschalter (MCB) 3P 16A -C- 4 Anbaudosen Typ 23 mit je 1 Leitungsschutzschalter (MCB) 1P 16A -C- 1 Hutschiene 6 TE für Kundeneinbauten

Hersteller-Seite

Artikeleigenschaften

Zolltarif-Nr.
85371098
Ursprungs-Land
DE
WEEE-Land
DE
WEEE-Nummer
22131895
Ausführung
Anschlussverteilerschrank
Bemessungsspannung
230/400 V
Bemessungsstrom
250 A
Anschlussleistung
173 kVA
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 24 V / 2-polig (L, N)
0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 230 V / 3-polig (L, N, PE)
2
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 230 V / 5-polig (1, 2, 3, N, PE)
0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 400 V / 4-polig (1, 2, 3, PE)
0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 400 V / 5-polig (1, 2, 3, N, PE)
5
Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 230 V / 4-polig (1, 2, 3, PE)
0
Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 400 V / 4-polig (1, 2, 3, PE)
0
Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 400 V / 5-polig (1, 2, 3, N, PE)
3
Anzahl der CEE-Steckdosen (IEC 60309) 64 A / 230 V / 4-polig (1, 2, 3, PE)
0
Anzahl der CEE-Steckdosen (IEC 60309) 63 A / 400 V / 5-polig (1, 2, 3, N, PE)
2
Anzahl der CEE-Steckdosen (IEC 60309) 125 A / 230 V / 4-polig (1, 2, 3, PE)
0
Anzahl der CEE-Steckdosen (IEC 60309) 125 A / 400 V / 5-polig (1, 2, 3, N, PE)
0
Anzahl der Schutzkontaktsteckdosen CEE 7/3 (Typ F)
0
Anzahl der Steckdosen Schweizer Norm Typ 13
0
Anzahl der Steckdosen Schweizer Norm Typ 15
0
Anzahl der Steckdosen Schweizer Norm Typ 23
3
Anzahl der Steckdosen Schweizer Norm Typ 25
1
Anzahl der Zählerfelder
1
Hauptschalter
ohne
Hauptschalter-Bemessungsstrom
250 A
Anzahl der Pole Hauptschalter
3
Anzahl der Leitungsschutzschalter
14
Fehlerstrom-Typ
A
Anzahl der Fehlerstrom-Schutzschalter 10 mA
0
Anzahl der Fehlerstrom-Schutzschalter 30 mA
3
Anzahl der Fehlerstrom-Schutzschalter 100 mA
0
Anzahl der Fehlerstrom-Schutzschalter 300 mA
0
Notschalter
Schutzart (IP)
IP44
Geeignet nach IEC/EN 61439-4
Werkstoff des Gehäuses
Stahl
Breite
1401 mm
Höhe
1336 mm
Tiefe
480 mm
