PLC logic Programmierbares Logikrelaissystem
PLC-V8C sind die steckbaren Logikmodule, die im Zusammenspiel mit den 6,2 mm schmalen PLC-INTERFACE Klemmen das Logikrelaissystem PLC logic bilden. Zu jedem Logikmodul sind acht PLC-INTERFACE Klemmen frei wählbar und separat zu bestellen.
Alle Logikmodule weisen diese Eigenschaften auf:
- 8 integrierte digitale Eingänge (davon sind zwei Eingänge als analoge Eingänge konfigurierbar), Anschluss über Steckverbinder in Schraub- oder Push-in-Anschlusstechnik
- Weitere 8 Kanäle sind mit pssenden PLC-INTERFACE-Klemmen als digitale Ein- oder Ausgänge konfigurierbar
- Programmierung mit der Software LOGIC+ (kostenlos zum Download unter phoenixcontact.net/products)
PLC-V8C.../SAM2
- Stand-alone Logikmodul mit 16 E/A´, nicht erweiterbar
- Verbindung zum PC über Mcro-USB Buchse
- Integrierte Echtzeituhr
- Aufnahme für externe Speicherbaustein IFS-CONFSTICK

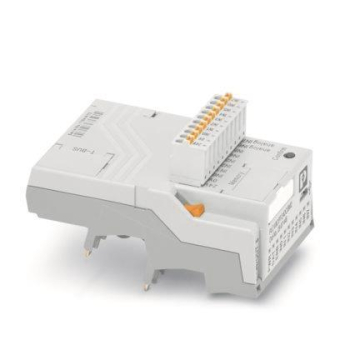

PLC-V8C.../BM2
- Basis-Logikmodul mit 16 E/A´s, erweiterbar mit max. zwei Erweiterungsmodulen (PLC-V8C.../EM) auf 48 E/A´s
- Verbindung zum PC über Micro-USB Buchse
- Integrierte Echtzeituhr
- Aufnahme für externen Speicherbaustein IFS-CONFSTICK
- Optionale Anbindung an PROFIBUS-GATEWAY-IFS
PLC-V8C.../EM
- Erweiterungs-Logikmodul mit 16 E/A´s, zur Erweiterung des Basismoduls
Technische Daten:
Versorgungsspannungsbereich: 19,2 ... 26,4 V DC
Anzahl der Eingänge: 8 (2 als analog konfigurierbar)
Eingangsspannungsbereich: 0 ... 10 V
Nennstrom: 9 mA
Anschluss starr/flexibel/AWG: 0,14-1,5 mm2/0,14-1,5 mm2/28-16 (SC)
0,14-1,5 mm2/0,14-1,5 mm2/26-16 (PT)
Umgebungstemperatur: -25 ... +45 °C
Schutzart: IP20
Montageart: steckbar auf 8 x PLC-INTERFACE-Klemmen
