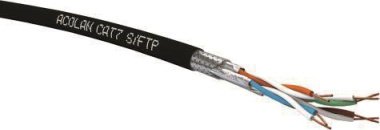

ACOLAN^® 1000 SF-P PE, J-02YSC2Y 4x2x0,56 mm
AWG 23/1 PIMF S/FTP 100 Ohm/Installationskabel

Aufbau
· Leiter: blanker Kupferdraht, AWG23/1
· Isolierung: Zell-PE (Foam-Skin), Ader Ø 1,45 mm
· Paarverseilung: 2 Adern zum Paar
· Gesamtverseilung: 4 Paare zur Seele
· Paarabschirmung: Alukaschierte Polyesterfolie
· Gesamtabschirmung: verzinntes Kupfergeflecht
· Außenmantel: PE, Mantelfarbe schwarz

Elektrische Eigenschaften bei 20 °C
Schleifenwiderstand Durchschlagsfestigkeit ≤ 146,4 Ohm/km
für Gleichspannung bei 50 Hz 1 kV/1 min
Isolationswiderstand 5000 Mω/km
Kapazität gegen Erde 1600 pF/km
Transferimpedanz (Zt), Grade 1
bei 1 MHz ≤ 8 mω/m
bei 10 MHz ≤ 8 mω/m
bei 30 MHz ≤ 10 mω/m
Ausbreitungsgeschwindigkeitsfaktor ( NVP) 78 %
Kopplungsdämpfung 85db (Type 1)

Temperatur- und Feuerbeständigkeit:
Lagertemperaturbereich -40 °C bis +75 °C
Betriebstemperaturbereich -40 °C bis +75 °C

Lieferlänge
1000 m (Typ XL, 4 Trommeln/Pal)

Anwendungen:
IEEE 802.3: 10Base-T; 100Base-T; 1000Base-T;
2,5G Base-T, 5G Base-T; 10G Base-T
IEEE 802.5: TPDDI / ATM / ISDN

Anwendbare Normen:
EN 50173-1
EN 50288-4-1
ISO/IEC 11801
IEC 61156-5
