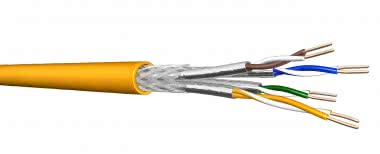

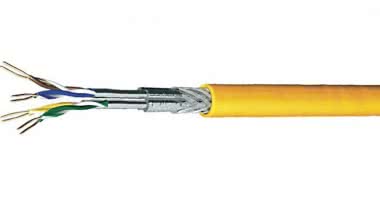

Datenkabel UC1500SS22 Cat.7A 4P LSHF-FR

4x2 AWG22 200m Abrollbox 60049911

TECSELECT
Hersteller:
Artikelnummer:
4949289
Lieferanten Typ:
UC1500 SS22 C7A S/FT
Lieferanten Artikel Nr.:
60049911
Verpackungseinheit:
200 m

ARTIKELEIGENSCHAFTEN

UC1500 SS22 Cat.7A S/FTP LSHF-FR
S/FTP AWG22/1 Installationskabel

Einsatzgebiete:
Primär (Campus), Sekundär (Riser), Tertiär (Horizontal)
IEEE 802.3: 10Base-T; 100Base-T; 1000Base-T; 10GBase-T; IEEE 802.5
ISDN; TPDDI; ATM; CATV; Breitband-Video
Power over Ethernet (PoE)/PoE+

Geltende Normen:
EN 50173-1; EN50288-9-1
ISO/IEC 11801; IEEE 802.3af
IEC 61156-5

Flammwidrigkeit:
LSHF(FRNC-C): IEC 60332-1; IEC 60332-3-24; IEC 60754-2; IEC 61034

Kabelaufbau:
Leiter: Cu-Draht, blank AWG 22
Isolierung: Foam-Skin Polyethylen, Ø 1,5 mm
Verseilung: 2 Adern zum Paar
Paarabschirmung: Aluminium-beschichtete Kunststoff-Verbundfolie
Verseilung zur Seele: 4 Paare (PiMF) zur Seele
Gesamtabschirmung: Cu-Geflecht verzinnt
Schutzmantel: Halogenes, flammwidriges Mantelmaterial; LSHF-FR, melongelb RAL 1028
 Duplex-Bauform mit Trennsteg

Mechanische Eigenschaften:
Biegeradien:
ohne Zugbelastung 4 x D
mit Zugbelastung 8 x D
Betriebstemperaturbereich:
ruhend -20 °C bis +60 °C
bewegt  0 °C bis +50 °C

Elektrische Eigenschaften bei 20 °C:±5 °C
Schleifenwiderstand: ≤128 ω/km
Widerstandsunsymmetrie ≤2 %
Isolationswiderstand (500 V):  5000 Mω*km
Kapazität bei 800 Hz: Nom. 43 nF/km
Kapazitätsunsymmetrie (Paar/Erde): ≤1500 pF/km
Mittlerer Wellenwiderstand 100 MHz: 100±5 ω
Relative Ausbreitungsgeschwindigkeit: ca. 79 %
Signallaufzeit: ≤450 ns/100 m
Laufzeitunterschied: ≤15 ns/100 m
Prüfspannung (DC, 1 min)
Ader/Ader und Ader/Schirm: 1000 V
Kopplungswiderstand bei 1 MHz: ≤5 mω/m
 bei 10 MHz: ≤5 mω/m
 bei 30 MHz: ≤9 mω/m
Kopplungsdämpfung:  85 dB
Trennklasse  "d"
Klasse (EEK /BSK)
BSK D
Klassen-Ergänzung
s2 d1 a1
Zolltarif-Nr.
85444995
Ursprungs-Land
DE
