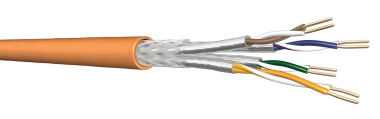

Datenkabel UC900SS23/1 4P FRNC-C Cat7

100 m Ring 4x2x AWG 23 Cca 60091661

Hersteller
Artikel
6339411
Lieferanten Typ
UC900 SS23 C7 S/FTP
Lieferanten Artikel
60091661
Verpackungsabmessung (L x B x H)
0,35m x 0,35m x 0,10m
Gewicht inkl. Verpackung
5,31 kg

ARTIKELEIGENSCHAFTEN

UC900 SS23 Datenkabel CAT-7 S/FTP
J-02YSCH 4x2x0,56 PiMF (AWG 23)

Einsatzgebiete:
Primär (Campus), Sekundär (Riser), Tertiär (Horizontal)
IEEE 802.3: 10Base-T; 100Base-T; 1000Base-T; 10GBase-T
IEEE 802.5 16 MB; ISDN; TPDDI; ATM
Power over Ethernet (PoE)/PoE+

Geltende Normen:
EN 50173-1; EN 50288-4-1
ISO/IEC 11801; IEC 61156-5
IEEE 802.3af/at/bt

Flammwidrigkeit:
LSHF-FR (LSOH-FR): IEC 60332-1; IEC 60332-3-24; IEC 60754-2; IEC 61034; EN 50399 Class Cca

Kabelaufbau:
Leiter: Cu-Draht, blank Ø 0,56 mm (AWG 23/1)
Isolierung: Foam-Skin Polyethylen, Ø 1,38 mm
Verseilung: 2 Adern zum Paar
Paarabschirmung: Aluminium-beschichtete Kunststoff-Verbundfolie
Verseilung zur Seele: 4 Paare (PiMF) zur Seele
Gesamtabschirmung: Cu-Geflecht verzinnt
Schutzmantel: LSHF-FR, orange RAL 2003

Mechanische Eigenschaften:
Biegeradien:
ohne Zugbelastung 4 x D
mit Zugbelastung 8 x D
Betriebstemperaturbereich:
ruhend -20 °C bis +60 °C
bewegt  0 °C bis +50 °C

Elektrische Eigenschaften bei 20 °C:±5 °C
Schleifenwiderstand: ≤154 ω/km
Widerstandsunsymmetrie ≤2 %
Isolationswiderstand (500 V):  5000 Mω*km
Kapazität bei 800 Hz: Nom. 43 nF/km
Kapazitätsunsymmetrie (Paar/Erde): ≤1500 pF/km
Mittlerer Wellenwiderstand 100 MHz: 100±5 ω
Relative Ausbreitungsgeschwindigkeit: ca. 79 %
Signallaufzeit: ≤452 ns/100 m
Laufzeitunterschied: ≤9 ns/100 m
Prüfspannung (DC, 1 min)
Ader/Ader und Ader/Schirm: 1000 V
Kopplungswiderstand bei 1 MHz: ≤5 mω/m Grade 1
 bei 10 MHz: ≤5 mω/m Grade 1
 bei 30 MHz: ≤10 mω/m Grade 1
Kopplungsdämpfung:  85 dB Type 1
Trennklasse  "D"

Hersteller-Seite
Klasse (EEK /BSK)
BSK C
Klassen-Ergänzung
s1a d1 a1
Zolltarif-Nr.
85444991
Ursprungs-Land
SK
Leiter-Material
Kupfer, blank
Leiter-Durchmesser
,56 mm
AWG-Querschnitt
23
Leiter-Klasse
Kl.1 = eindrähtig
Ader-Zahl
8
Verseilelement
Paare
Ader-Isolation
Foam-Skin-PE
Ader-Kennzeichnung
Farbe
Schirm über Verseilelement
Folie
Schirm über Verseilung
Geflecht
Mantel-Material
sonstige
Mantel-Farbe
orange
Halogenfrei nach EN 60754-1/2
Ja
Flammwidrig
nach EN 60332-3-24
Raucharm nach EN 61034-2
Ja
Außendurchmesser ca.
7,5 mm
Zul. Kabelaußentemperatur, in Bewegung
0 - 50 °C
Zul. Kabelaußentemperatur, fest verlegt
-20 - 60 °C
Kategorie
7
NVP-Wert
79 %
