Beschreibung

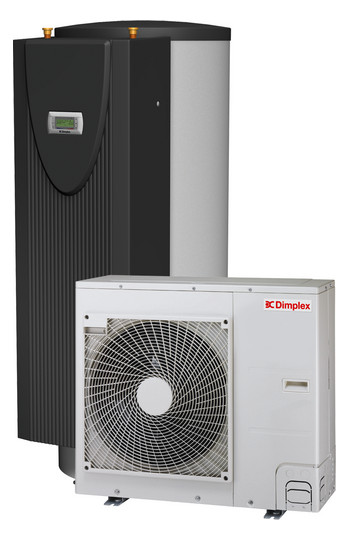

Splydro: Luft/Wasser-Wärmepumpe in Splitbauweise in Kombination
mit dem Hydrotower LAW 6/9IMR, LAW 14ITR
Wärmepumpe zum Heizen und dynamisch Kühlen mit Hydraulikeinheit (innen) und Außeneinheit, die über eine Kältemittelleitung (Sonderzubehör) verbunden werden. Die Außeneinheit mit leistungsgeregeltem Verdichter (Inverter) passt die Heizleistung dem Wärmebedarf des Gebäudes an und kann wandnah montiert werden. Schalloptimiert durch elektronisch geregelten Lüfter. Mit einem flexiblen Regelbereich kann die Heiz- und Warmwasserleistung an den tatsächlichen Wärmebedarf angepasst werden. Die optionale Kühlung kann über Gebläsekonvektoren oder Flächenheizsysteme erfolgen. Für die stille Kühlung über Flächenheizsysteme (z. B. Fußbodenheizung) ist zur Ermittlung des Taupunktes ein intelligenter Raumtemperaturregler Smart-RTC mit Feuchtemessung (Sonderzubehör) erforderlich. Die folgenden Komponenten sind platzsparend montiert und betriebsfertig verdrahtet:
· Umschaltbare Rohrheizung (2/4/6 kW) zur Heizungsunterstützung
· Warmwasserspeicher 300 l mit 3,2 m2 Rohrwärmetauscher und Flanschheizung 1,5 kW zur thermischen Desinfektion
· Elektronisch geregelte Pumpe, 100l Pufferspeicher und Überströmventil zur Sicherstellung des geforderten Heizwasserdurchsatzes
· Sicherheitsventil inkl. Anschlussmöglichkeit für Ausdehnungsgefäß
Flexible Erweiterungsmöglichkeiten für bivalent oder bivalent regenerative Betriebsweise. Kondensatwannenheizung bei LAW 14 serienmäßig integriert. Für LAW 9IMR als Zubehör (KWH 60) erhältlich. Die elektrische Verbindung zwischen der im Gebäude zu montierenden Regelung und der Außeneinheit erfolgt über ein nicht im Lieferumfang enthaltenes geschirmtes 2-adriges Datenkabel (z.B. LiYY 2x0,6 mm2 oder J-Y(ST)Y. . LG2x0,28mm2). Schmutzfänger und Durchflussschalter integriert. Vor- und Rücklauffühler integriert; Außenfühler (Norm NTC-2) und Druckmanometer im Lieferumfang.
Technische Daten
Energieeffizienz (Niedertemperatur)/Energieeffizienzklasse: 162 %
Energieeffizienz (Mitteltemperatur)/Energieeffizienzklasse: 112 %
Vorlauftemperatur max.: 55 °C
Untere/Obere Einsatzgrenze (Heizen): -20/30 °C
Untere/ Obere Einsatzgrenze (Kühlen): 10/43 °C
Heizleistung max. A-7/W35/COP: 6,3 kW/2,4
Heizleistung A2/W35/COP: 5,3 kW/3,6
Heizleistung A7/W35/COP: 5,6 kW/4,8
Kühlleistung A27/W18/EER: 8,7 kW/4,2
Schallleistungspegel Außenteil: 63 dB(A)
Schallleistungspegel Innenteil: 63 dB(A)
Schalldruckpegel außen in 10 m: 32 dB(A)
Heizwasserdurchsatz/Druckverlust nach EN 14511: 1,6/20000 mü/h/Pa
Anschluss-Spannung: 1/N/PE ~230 V, 50 Hz / 3/N/PE ~400 V, 50 Hz
Kältemittel/Kältemittelmenge: R410A/1,9 kg
Nennaufnahme A7/W35: 2,11 kW
maximale elektrische Aufnahme/cos phi: 10,91 kW/0,99
Anlaufstrom: 1,2 A
Abmessungen Außenteil (BxHxT): 950x834x330 mm
Gewicht Außenteil: 69 kg
Abmessungen Innenteil (BxHxT): 740x1920x950 mm
