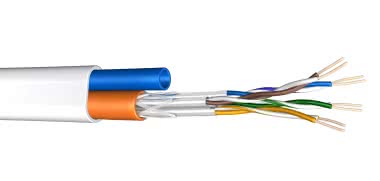

DRAKA UCHOME Datenkabel+Leerrohr 500m Tr

UC900 HS23 Cat.7 +Leerrohr 3.5/5.0

Artikel
4780620
Lieferanten Typ
UC HOME UC900 HS23 C
Lieferanten Artikel
60031817
Ersatzartikelnummer

Beschreibung

CATV-Drop-Kabel Coax9 AD 11 S

Einsatzbereich:
Teilnehmerkabel werden in privaten und kommerziellen Verteilnetzen für Fernsehsignale sowie als Antennenleitungen für terrestrischen und Satelliten-Empfang zur festen Installation eingesetzt.

Geltende Normen:
Schirmungsklasse A gemäß EN 50117-2-1, EN 50117-2-2, EN 50117-2- und EN 50117-2-5, sowie EN 50083-2/A1, EN 50117-1

Flammwidrigkeit:
IEC 60332-1

Aufbau:
Innenleiter Cu-Draht, massiv, blank, Durchmesser 1,13 mm
Isolierung gasgeschäumtes PE, Durchmesser 4,8 mm
Außenleiter Al-PET-Folie, längslaufend mit der Isolierung verklebt, mit darüberliegendem, verzinnten Cu-Geflecht
 Optische Bedeckung 70 % + Al-PET-Folie längslaufend mit Außenmantel verklebt, Durchmesser 5,6 mm
Mantel PVC alternativ FRNC oder PE, Durchmesser 68 mm ± 0,2 mm weiß oder schwarz
Aufdruck PVC DRAKA COAX9 AD 11 S PVC - Class A DIN EN 50117-2-4 + Chargennummer + Metermarkierung
FRNC DRAKA COAX9 AD 11 S FRNC - Class A DIN EN 50117-2-4 + Chargennummer + Metermarkierung
PE DRAKA COAX9 AD 11 S PE - Class A DIN EN 50117-2-4 + Chargennummer + Metermarkierung

Mechanische Eigenschaften
Biegeradius
ohne Zugbelastung 5 x D
mit Zugbelastung 10 x D
Temperaturbereich
im Betrieb -40 bis +70 °C
bei Lagerung -40 bis +70 °C
bei Verlegung -5 bis + 60 °C
Halogenfreiheit bei FRNC-Variante gem. IEC 60754-2

Elektrische Eigenschaften
Gleichstromwiderstand
Innenleiter 19ω/km
Außenleiter 12ω/km
Kapazitätsbelag 52 pF/m
Wellenwiderstand 75ω ± 3,0 ω
Ausbreitungsgeschwindigkeit 82 %
Schirmungsmaß
30 MHz-1000 MHz > 110 dB
1000 MHz-2000 MHz >100 dB
2000 MHz-3000 MHz >100 dB
Kopplungswiderstand 5 MHz - 30 MHz ≤5 mω/m
Spannungsfestigkeit Dielektrium 2 kVDC 1 min
Mantel 3,75 KVDC 1 min

Hersteller-Seite

Artikeleigenschaften

Zolltarif-Nr.
85444920
Ursprungs-Land
DE
Leiter-Material
Cu,blank
Leiter-Durchmesser
0,56 mm
AWG-Querschnitt
23
Ader-Zahl
8
Verseilelement
Paare
Schirm über Verseilelement
Folie
Schirm über Verseilung
Geflecht
Mantel-Material
Copolymer, thermoplastisch
Mantel-Farbe
weiß
Halogenfrei nach EN 50267-2-2
Flammwidrig
nach EN 60332-1
Raucharm nach EN 61034-2
Außendurchmesser ca.
7,3 mm
Zul. Kabelaußentemperatur, in Bewegung
5 - +50 °C
Zul. Kabelaußentemperatur, fest verlegt
+20 - +60 °C
Kategorie
sonstige
NVP-Wert
76 %
