Datenkabel EasyLan Bronze S/FTP AWG23/1, 1000 MHz, Kat. 7, Dca

Datenkabel zur Übertragung analoger und digitaler Signale bei Verkabelung im Primär-, Sekundär- und Tertiärbereich. Geeignet für Anwendungen bis Klasse F.

Brandklasse
Dca s2 d2 a1 acc. to EN 50399

Mechanische Eigenschaften
Temperaturbereich in Betrieb -20 °C … +60 °C
bei Verlegung 0 °C … +50 °C
Zul. Biegeradius 8x Außendurchmesser bei Installation
3x Außendurchmesser nach Installation
max. Zugkraft 340 N
Kabelgewicht 52 kg/km

Anwendungsgebiete
IEEE 802.3: Ethernet 10Base-T ; Fast Ethernet 100Base-T ;
Gigabit Ethernet 1000Base-T ; 10GBase-T
IEEE 802.5: ISDN ; FDDI ; ATM ; Cable sharing
IEEE 802.3at: PoE/PoE+ geeignet

Normen
EN 50288-4-1; EN 50173; EN 50174-2; ISO/IEC 11801 2. Ausgabe;
IEC 61156-5; EN 60332-1-2; EN 60332-3-24; EN 61034; EN 50267;
IEC 60754-2; IEC 61034

Chemische Eigenschaften
RoHS 2011/65/EU; IEC 60811-2-1 (IRM 902, 4 h bei 70 °C)
Brandlast 0,56 MJ/m

Elektrische Eigenschaften
Schleifenwiderstand max. 154 Ohm/km
Isolationswiderstand min. 5 GOhm x km bei 20 °C
Kapazitätsunsym. Wellenwiderstand bei 100 MHz 100 Ohm ± 5 Ohm
Prüfspannung 750 V/AC
Ausbreitungsgeschwindigkeit ca. 0,79 c
Signallaufzeit max. 420 ns/100m
Laufzeitunterschied Kopplungsdämpfung > 80 dB, Type 2
Kopplungswiderstand Trennklasse C

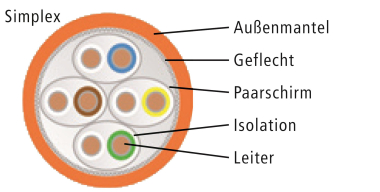

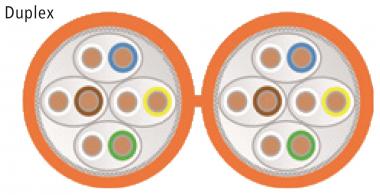

Aufbau
Leiter AWG 23/1, blank
Isolation SFS-PE geschäumt
Aderdurchmesser 1,35 ± 0,02 mm
Farbcode IEC 708-1
Paarschirmung Aluverbundfolie
Schirmung Kupfergeflecht, Mehrfachdraht 0,10 vz
Geflechtsbedeckung 30%
Außenmantel halogenfreie Mischung (FRNC)
Mantelfarbe Orange, RAL 2003
Außendurchmesser 7,5 mm

Bedruckungstext
EasyLan^® Bronze - S/FTP - AWG 23/1 Kat. 7 - 1000 MHz - Dca s2 d2 a1 - FRNC - RoHS - www.easylan.de
>> Metrierung und Chargen-Nummer
