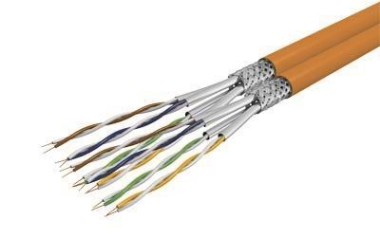

Datenkabel EasyLan Gold S/FTP AWG22/1, 1500 MHz, Kat. 7A, B2ca, Dca
Datenkabel zur Übertragung analoger und digitaler Signale bei Verkabelung im Primär-, Sekundär- und Tertiärbereich. Geeignet für Anwendungen bis Klasse FA.
Brandklasse
Dca s2 d2 a1 acc. to EN 50399
Mechanische Eigenschaften
Temperaturbereich in Betrieb -20 °C … +60 °C
bei Verlegung 0 °C … +50 °C
Zul. Biegeradius 8x Außendurchmesser bei Installation
3x Außendurchmesser nach Installation
max. Zugkraft 340 N
Kabelgewicht 62 kg/km
Anwendungsgebiete
IEEE 802.3: Ethernet 10Base-T; Fast Ethernet 100Base-T;
Gigabit Ethernet 1000Base-T; 10GBase-T
IEEE 802.5: ISDN; FDDI; ATM Cable sharing
IEEE 802.3at: PoE/PoE+ geeignet
Normen
EN 50288-4-1; EN 50288-9-1; EN 50173; EN 50174-2;
ISO/IEC 11801 2. Ausgabe; IEC 61156-5; EN 60332-1-2; EN 60332-3-24;
EN 61034; EN 50267; IEC 60754-2; IEC 61034
Chemische Eigenschaften
RoHS 2011/65/EU; IEC 60811-2-1 (IRM 902, 4 h bei 70 °C)
Brandlast 0,637 MJ/m
Elektrische Eigenschaften
Schleifenwiderstand max. 124 Ohm/km
Isolationswiderstand min. 5 GOhm x km bei 20°C
Kapazitätsunsym. Wellenwiderstand bei 100 MHz 100 Ohm ± 5 Ohm
Prüfspannung 750 V/AC
Ausbreitungsgeschwindigkeit ca. 0.79 c
Signallaufzeit max. 420 ns/100 m
Laufzeitunterschied Kopplungsdämpfung > 80 dB, Type 2
Kopplungswiderstand Trennklasse D
Aufbau
Leiter AWG 22/1, blank
Isolation SFS-PE geschäumt
Aderdurchmesser 1,47 ± 0,02 mm
Farbcode IEC 708-1
Paarschirmung Aluverbundfolie
Schirmung Kupfergefl echt, Mehrfachdraht 0,10 vz
Geflechtsbedeckung 40%
Außenmantel halogenfreie Mischung (FRNC)
Mantelfarbe Orange, RAL 2003
Außendurchmesser 8,3 mm
Bedruckungstext
EasyLan® Gold - S/FTP - AWG 22/1 Kat. 7A - 1500 MHz - Dca s2 d2 a1 - FRNC - RoHS - www.easylan.de
>> Metrierung und Chargen-Nummer
