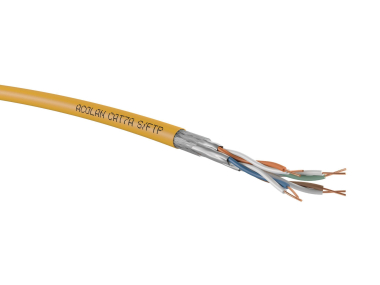

ACOLAN^® 1500 SF-S/1500 SFD-S Kat. 7A, J-02YSCH 4x2x0,63 mm
AWG22/1 PIMF S/FTP 100 ω/ Brandschutzklasse Dca

Gesamt- und paarweise geschirmte Installationskabel der Kategorie 7A spezifiziert bis 1500 MHz

Aufbau:
· Leiter: blanker Kupferdraht, AWG22/1
· Isolierung: Zell-PE (Foam-Skin), Ader Ø 1,52 mm
· Aderverseilung zum Twisted Pair
· Paarverseilung: 2 Adern zum Paar
· silikonfrei
· Gesamtverseilung: 4 Paare zur Seele
· Paarabschirmung: Alukaschierte Polyesterfolie
· Gesamtabschirmung: verzinntes Kupfergeflecht
· Außenmantel: halogenfrei (FRNC/LS0H), Mantelfarbe gelb

Elektrische Eigenschaften bei 20 °C
Schleifenwiderstand ≤120 Ohm/km
Durchschlagsfestigkeit
für Gleichspannung bei 50 Hz 1 kV/1 min
Isolationswiderstand  5000 Mω/km
Kapazität gegen Erde ≤1200 pF/km
Transferimpedanz (Zt), Grade 1
bei 1 MHz ≤10 mω/m
bei 10 MHz ≤10 mω/m
bei 30 MHz ≤20 mω/m
bei 100 MHz ≤30 mω/m

Ausbreitungsgeschwindigkeitsfaktor (NVP) 78 %
Kopplungsdämpfung 85db (Type 1)

Temperatur- und Feuerbeständigkeit:
Lagertemperaturbereich 0 °C bis +50 °C
Betriebstemperaturbereich -20 °C bis +60 °C
Brandverhalten: IEC 60332-1
(Flammwidrigkeit und
Rauchentwicklung) IEC 60332-1
 IEC 60754-2
 IEC 61034-2

Lieferlänge:
200 m (18 Boxen/Pal)
500 m (Typ KL, 12 Trommeln/Pal)
1000 m (Typ XL, 4 Trommeln/Pal)

Anwendungen:
IEEE 802.3 10Base-T; 100Base-T; 1000Base-T; 2,5GBase-T, 5GBase-T; 10GBase-T; 25GBase-T
IEEE 802.5: TPDDI/ATM/ISDN

Anwendbare Normen:
EN 50173-1
EN 50288-9-1
ISO/IEC 11801
IEC 61156-5

Euro-Brandschutzklasse Dca-s2,d2,a1
