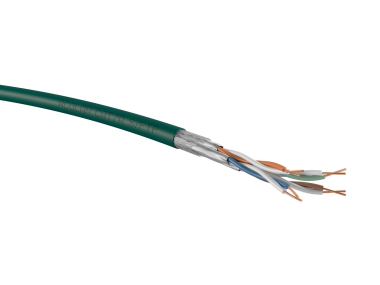

ACOLAN^® FIREPROTECT 1500 SF-S/1500 SFD-S Kat. 7A,
J-02YSCH 4x2x0,63 mm, AWG22/1 PIMF S/FTP 100 Ohm/Installationskabel, Brandschutzklasse Cca

Vorteile
· Daten- und Kommunikationskabel für hohe Übertragungsraten
· Unterstützung der Netzanwendungsklassen EA und FA für 10GBASE-T Anwendungen
· Spezifiziert bis 1500 MHz
· Kompatibel mit PoE, PoE+, UPoE und 4PPoE (PoE++) Anwendungen

Technische Merkmale
· Leiter: blanker Kupferdraht, AWG22/1 Isolierung: Zell-PE (Foam-Skin), Ader Ø 1,52 mm
· Aderverseilung zum Twisted Pair
· Paarverseilung: 2 Adern zum Paar
· Gesamtverseilung: 4 Paare zur Seele/Paarabschirmung: Alukaschierte Polyesterfolie
· Gesamtabschirmung: verzinntes Kupfergeflecht
· Außenmantel: halogenfrei (FRNC/LS0H), Mantelfarbe grün

Mechanische Eigenschaften
Biegeradius:
Dynamisch (bei Installation) 70 mm
Statisch (im Betrieb) 35 mm
Temperaturbereich:
Im Betrieb - 20°C bis + 60°C
Bei Verlegung 0°C bis + 50°C
Transport und Lagerung 0°C bis + 50°C

Elektrische Eigenschaften (bei 20°C)
Schleifenwiderstand = 120 W/km
Widerstandsunsymmetrie = 2%
Durchschlagsfestigkeit Gleichspannung 1 kV/1 min
Isolationswiderstand (500 V) = 5000 MW.km
Kapazität gegen Erde = 1200 pF/km
Wellenwiderstand bei 100 MHz 100 ± 5 W
Ausbreitungsgeschwindigkeitsfaktor 78%
Kopplungsdämpfung 85 dB Type 1
Transferimpedanz:
bei 1 MHz ≤10 mW/m Grade 2
bei 10 MHz ≤10 mW/m Grade 2
bei 30 MHz ≤20 mW/m Grade 2
bei 100 MHz ≤30 mW/m Grade 2
Trennklasse gem. EN 50174-2 D

Normen und Standards
· IEC 61156-5/EN 50288-9-1
· ISO/IEC 11801 2. Edition/EN 50173-1 EN 50174
· EN 50174
· IEEE 802.3 10Base-T; 100Base-T; 1000Base-T; 2,5GBase-T, 5GBase-T; 10GBase-T; 25GBase-T
· IEEE 802.5/TPDDI/ATM/ISDN
· RoHS 2011/65/UE REACH 1907/2006/EC
· Flammwidrigkeit/Brandfortleitung IEC 60332-1/EN 60332-1
· Geringe Rauchentwicklung IEC 61034-2/EN 61034-2
· Geringe Gaskorrosivität IEC 60754-2/EN 60754-2
· Geringe Toxizität IEC 60754-1/EN 60754-1

Euro-Brandschutzklasse Cca-s1a, d1, a1
